观察此机开机“黑屏”，机内继电器(1104)嘀嗒…嘀嗒响个不停，电源指示灯忽明忽暗在闪烁。但另外还有一种现象，有时继电器(1104)没有嘀嗒…嘀嗒响声，电源指示灯还是忽明忽暗闪烁。
　　

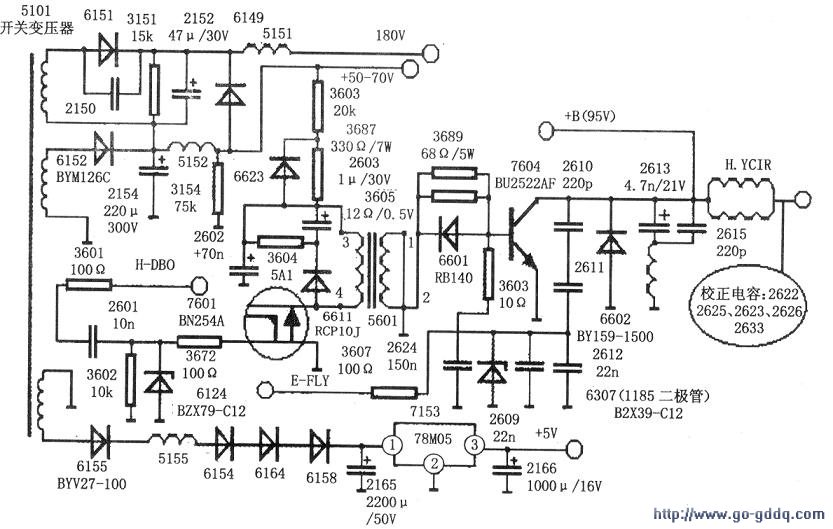

　　打开机壳，在没有电路图的情况下，首先根据电路实物绘画出电源和行输出部分电路简图，如下图所示。
　　
　　首先断开主机，开机检测一次电源+65V电压在50～60V来回摆动，电源指示灯并闪烁，初步怀疑“二次”电源电路或行扫描电路有故障。先断开行负载电路电感5152，在电容2154处并联60W灯泡作为“假负载”，开机电压在50～60V之间来回摆动。根据平时检修经验，“一次”电源启动电路是没有问题的（并且“一次”电源+78V处电流是60mA正常）。接着检查行扫描电路和“二次”电源供电电路是否有故障，初步检查为“二次”电源电路供电的6151整流、2152滤波所产生的180V供电电压是正常的。当检查行扫描电路行输出管7604(BU2522AF)时发现击穿。导致“行管”击穿的原因有：
　　
　　(1)一次性+B电压升高；(2)行推动电路元件虚焊；(3)行逆程电容及S校正电容漏电失效；(4)行阻尼二极管击穿等。
　　
　　当用万用表在路仔细检测以上各项时，并没有发现其他异常现象。在没有焊下损坏的行输出管情况下，测行电流在0～0.7A来回摆动，说明行扫描电路没有工作。又重点检查“行管”外围电路、行逆程电容及S校正电路电容，还是找不出故障原因。随手更换一只2SC3888"行管”，并在“行管”集电极(c)处串联电流表，（断开导线5608在电路中串联电流表所测），在电容2154处并联电压表检测，接好一切电路开机，三基色彩条正常闪烁，行电流在1.0A。“一次”电源启动电压在50～78V来回摆动，“二次”电源启动+B(95V)电压正常(7604“行管”集电极c上所测电压)。这时用示波器观测“行管"7604及H．DY上端的行反峰脉冲幅度均为600VP_P，但观察不到20min，行电流在慢慢上升，当上升到1.5A时，还没有来得及关机时，忽然彩显行幅缩小，屏幕中央闪现出一竖直亮线，而后光栅消失。这时行电流下降为0～0.7A来回摆动，手模“行管”烫手。看来“行管”又损坏无疑，经检查“行管'7604(2SC3889)的确损坏。难道是电路还有故障，还是所换元件质量参数有问题。这种无图纸的检修使人费解，检修工作一再受挫。
　　
　　这时冷静下来查看电路板，如下图所示。分析原因，再次检查行扫描电路：
　　
　　(1)行振荡电路的7601、5601元件：
　　
　　(2)高压控制电路的7621、7622、7640三极管；(3)行、场偏转线圈及S校正电容2622、2625、2623、2626、2651等：
　　
　　(4)5101行逆程变压器。将上述几项仔细检查，没有发现蛛丝马迹，难到说是行逆程变压器匝间有轻微短路吗？从另外一台同类型正常机器上焊T"行变”，更换上，并将手头已有的2SC3889-同换上，开机光栅正常。不到20min又损坏“行管”，究其原因何在？
　　
　　再次查阅资料，参考众多彩显维修高手检修的经验，彩显“行变”不像彩电“行变”易损坏，彩显的行输出管参数要求很高。随后查看三极管代换手册，发现2SC3888、2SC3889它们的最大功率只有80W左右，而BU2522AF功率是125W，难怪使不住“行管”。随手把一台正常机器上的“行管”(BU2522AF)焊下换上，接好电路，开机观看3h，一切正常。装机再次试机，果然又出现机主所说的新的故障现象：开机指示灯闪烁，没有电源继电器嘀嗒…嘀嗒声。马上关机，打开机壳，用改锥击电路板时果然故障时有时无，这正是顾客所讲的第二种故障现象，看来电路板存在脱焊现象。当故障出现时，+68V电压在50～68V来回摆动，电源继电器没有嘀嗒…嘀嗒声，并且“行管”c极电压为Ov。为了缩小故障范围，再次断开行负载电感5152，在电容2154处并联60W灯泡，故障出现时电压在50～55V来回闪烁（所并联灯泡也是忽明忽暗在闪烁），电源继电器没有嘀嗒…嘀嗒声，看来电源电路是正常的。分析CPU供电电路和保护电路有故障存在，因为彩显保护电路较复杂。
　　
　　(1)电源厚膜块7106(TEA1504)控制芯片电路保护：
　　
　　(2)电源电路过压和欠压保护；(3)行电路过流保护：
　　
　　(4)晶闸管异常保护等。
　　
　　根据平时检修经验“先易后难”的顺序，首先检测CPU供电(11)脚和复位(26)脚电压，发现为Ov，沿CPU⑩脚电路向前检查，并没有发现元件异常现象。忽然想起电源电路中12V、13V输出电压是否正常？经检测二极管6155正常，对地测电容2160正极上电压为13V（正常），接着检测三端稳压器7153(7805)①脚有13V电压，而③脚无5v电压输出。更换三端稳压器7153(7805)后，故障排除。
