该微波炉在接通电源后，显示屏不亮，扬声器中有“嗒嗒”声，面板指示灯跟着闪烁，操作各功能键无反映。
　　
　　分析与检修：从故障现象分析，说明微波炉的工作电源基本正常，判断其电脑控制集成块（单片机）没有正常工作所致。一般情况下，造成单片机不能正常工作的原因有：一是电源电路工作异常，输出电压低或无输出；二是单片机复位电路工作异常，没有提供正常的复位信号；三是单片机时钟振荡电路工作异常，没有产生标准的时钟信号。
　　

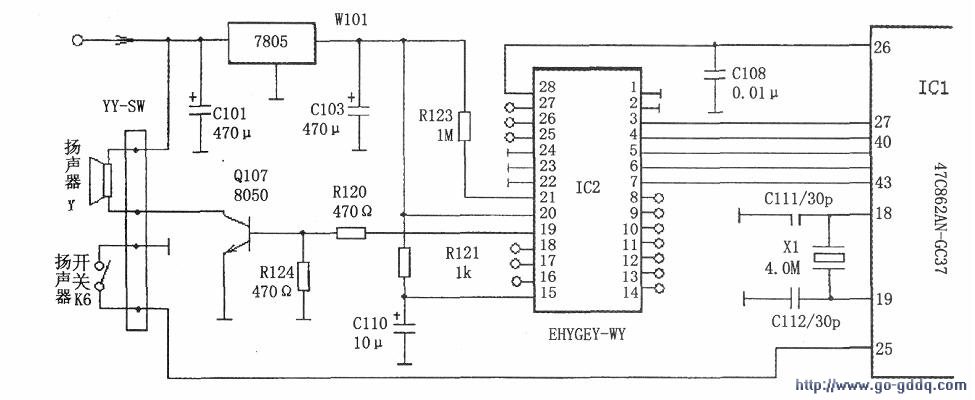

　　拆开其外壳，先拔下电脑控制板上的连接插线排，再取下电路板。单独给变压器T2接220V电压，用万用表测变压器T2次级各输出电压，分别为交流、10V、3.2V。测稳压集成块Wl01(7805)的输出端有+5V直流电压，W102(7824)的输出端有直流电压。再测微电脑控制集成块ICl(CPU)的各脚电压，发现其(18)脚振荡频率输入端电压为Ov，(9)脚电压为+5V。根据所测电压来分析，判断其单片机的时钟振荡电路没有起振工作，不能给提供一个标准的时钟信号而停止工作。随后，对其时钟振荡电路的晶振、电容Clll、C112(30pF)进行检查，发现电容漏电严重，有30kΩ左右的阻值（见下图）。用一个同容量的电容焊上后，显示屏显示正常。接着把电脑控制板装上及恢复各连接插线排，最后把微波炉的外壳装好试机，微波炉烹调加热正常，故障排除。
