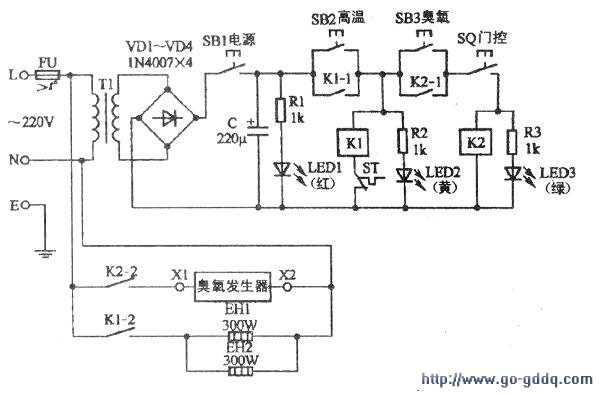

康宝ZTP108A-5双功能消毒柜为立式结构，由上层臭氧消毒室和下层高温消毒室组成。该消毒柜电路原理如图所示。电源电路由：超温熔断器FU、电源变压器Tl、整流器—VD4、电源开关SB1、电容C和电源指示灯红色)LED1等组成。接通电源，按下SB1，交流电源经FU加至Tl降压，由VD1～VD4全波整流，通过SB1经C滤波后，输出约12V直流电压，给高温消毒继电器Kl、臭氧消毒继电器、高温消毒指示灯(黄色)LED2、臭氧消毒指示灯（绿色）LED3提供工作电源。
　　
　　根据故障现象分析，故障出在电源电路。引起该故障的可能原因有：
　　
　　电源接线器紧固螺钉松动，L线或N线接头脱出。
　　
　　超温熔断器FU烧断。
　　
　　电源变压器Tl短路或损坏。
　　
　　整流器VDl～VD4击穿短路。
　　
　　电源开关SB1接触不良或损坏。
　　
　　电容C击穿短路等。
　　
　　断电后，检查电源线接线器L线、N线接头无异常，再检查FU、Tl、VD1—VD4、SB1和C各元器件时，发现FU外观烧至棕色，用万用表测量不通，说明FU已熔断。熔断原因系用户长期接通电源，Tl温升过高，初级绕组绝缘击穿短路将FU熔断，导致电源电路不通而引起所述故障。更换Tl(初级电压220V、次级电压、功率约5W电源变压器)、FU(SP型、250V、、135℃超温熔断器)后，臭氧及高温消毒均投入工作，故障排除。
