此机接通电源,数字机上的字符显示在CPU复位之后可以出现,因此该故障在排除时钟频率不准、I2C总线异常之后,可能在信道解码部分。虽然主机接口的地址、数据总线出错时也可能产生类似现象,但只要通过对QPSK解调芯片的检测就能区分。QPSK解调芯片提供一个扫描信号测试点,当信号被锁定时,示波器观察其扫描波形就会停止下来,这样就能判定CPU是否控制正常。如果QPSK解调芯片工作并会输出8位数据信号,故障就是信源解码或本机存储单元有问题(不在线或漏电)。

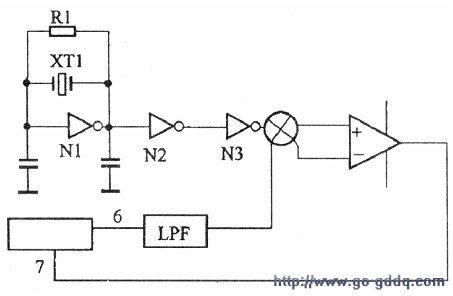

通过调谐器输出的UQ信号波形,随LNB信号正常与否而不同,这可通过比较发现。由于该型号调谐器内无锁相环回路,所以在这部分电路外置了一个固定振荡器(反相器有源振荡)和一个数字相位比较器,如下图所示。
固定振荡器的频率稳定是保证本振稳定的必要条件,这些都会影响信号的正确锁定,所以对这部分的检查也必不可少;该振荡器与A/D转换器采样频率源的电路是一样的。检查中发现反相器无输出振荡信号,查出XT1引脚有松动。重新焊接后,故障排除。
