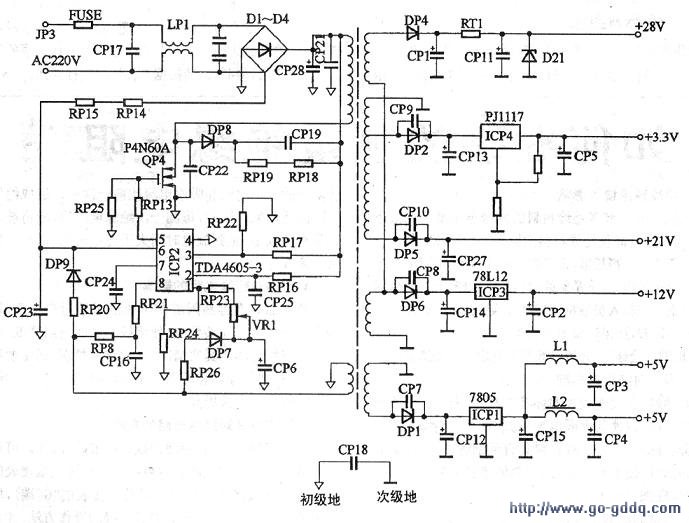

此机开机后面板无任何显示，无图、无声。接通电源，测量各组输出电压均为Ov，表明开关电源未工作。该机电源原理如下图所示。
　　
　　帝霸数字卫星接收机开关电源初级由ICP2与外围元件组成的控制电路和开关管构成，电路较简洁。
　　
　　检修时可根据发生故障的现象，通过测量CP28两端和ICP2各脚等关键点的电压值确定故障的大致范围。当CP28两端有300V电压时，说明前端整流、滤波电路正常，故障发生于此后。
　　
　　开机烧保险，故障一般发生在开关变压器之前，应重点检查整流、滤波电路和开关管，更换短路元件即可排除故障。次级各绕组无输出电压，说明开关电源未工作，应先从前向后查找故障点。当检测到ICP2各脚电压异常时，再检查与其各脚相连的外围元件有无异常，如外围元件正常，则可断定ICP2本身发生故障，可果断换之。
　　
　　开机瞬间，开关变压器发现“吱”的一声，说明开关电源开始工作。声音异常则可能是开关电源次级有短路现象，可先断开与主板的连线插座，此时若各组电压恢复正常，说明短路故障发生在主板；若故障依旧则故障发生在各绕组，可依次断开DP4、DP2、DP5、DP6和DP1观察其他各组输出电压是否恢复正常．当断开某一路时其他各组输出电压恢复正常，则说明该路输出电路中有元件损坏，检查更换即可排除故障。
　　

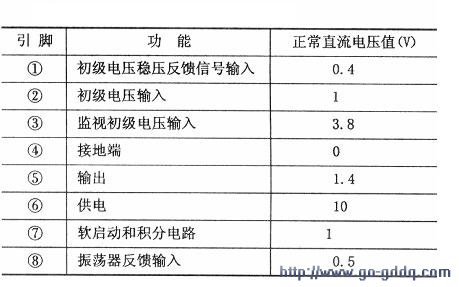

　　测CP28两端有300V电压，测开关管QP4未损坏，再测ICP2(TDA4605-3)各脚电压(ICP2各脚正常电压值见下表)，发现③脚电压为Ov。ICP2③脚电压是由RP17和RP22分压获得。测RP17-端有300V电压，与ICP2相连的一端电压为OV，证明RP17已开路。根据该电阻上的色环确定其阻值为240kΩ。换此电阻后，故障排除。
