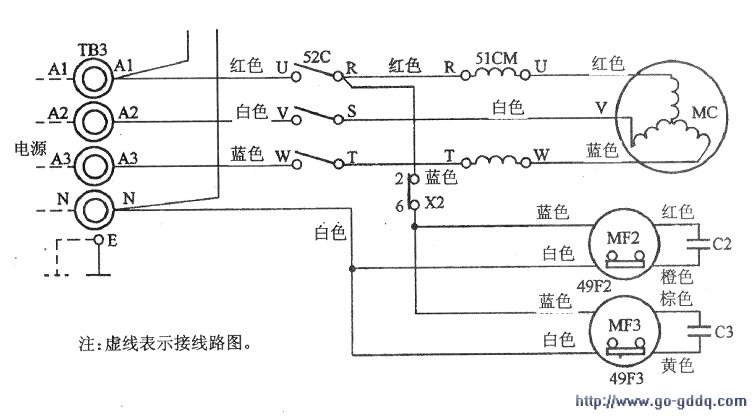

此类故障应先从供电电源查起。三菱PSH-5VG2型空调器室外机局部电路如图所示。
　　
　　在通电情况下查看室外风机转动是否正常，判断压缩机和风机驱动继电器是否能吸合；接下来用万用表分别测量压缩机三相电动机TB3的端子Al、A2、A3对中性线N的电压，判断压缩机的供电电路是否正常：
　　
　　检查三相电源熔丝是否熔断；测量压缩机各相绕组是否有匝间短路或局部短路故障；最后检测压缩机是否有抱轴或卡壳现象。
　　
　　由于室外风机转动正常，说明控制压缩机和风机的继电器52C已经吸合。经测量发现Al-N之间有220V电压，A2和A3与N之间没有电压，说明压缩机供电电源缺相。进一步检查后发现A2、A3相电源保险丝熔断。更换保丝后．故障排除。

　　MC-压缩机电机；MF2、MF3-室外风扇电机；52C-压缩机和风机驱动继电器；X
　　
　　2-除霜继电器；49F2、49F3-风机恒温器；51CM-压缩机过流继电器；
　　
　　C2、C3-风机电容；TB3-压缩机端子座图
