该机在所有的洗涤(包括漂洗)运转过程中,程控器触点9-9B都接通,即喷泉泵PC都工作。喷泉泵PC工作电路的电流回路是:电源相线L—PC一9-9B一电源零线。
在运行洗涤程序时,若滚筒运转正常,说明供电电路正常。若喷泉泵不工作,则是触点9-9B不接通或喷泉泵本身有问题。
喷泉泵工作时,由波纹管进入的洗涤液通过出水口从内筒周边的小孔及三个提升筋上的孔喷入内筒(见下图),使筒内洗涤液在普通滚筒洗衣机的水流基础上增加了喷泉式水流,加大了对衣物的揉搓甩打作用,使洗涤和漂洗效果更理想。同时,还能加速洗涤剂在水中的溶解,充分利用洗涤液,使洗衣机节水节电。

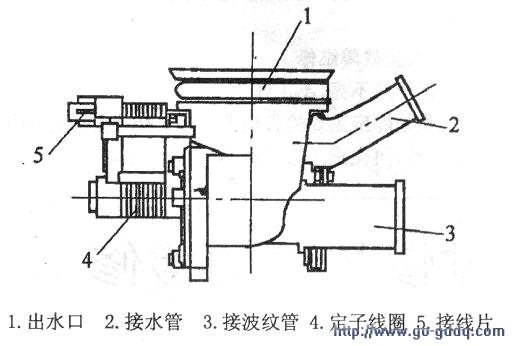

喷泉泵由永磁式电机和叶片泵、泵体组成,如下图所示。喷泉泵的扬程1.5m,流量24L/min,功率约为22W。喷泉泵上永磁式电机的定子铁芯由硅钢片叠压而成。定子绕组只有一个集中式绕组,与定子铁芯构成一个环形磁场。定子铁芯下部被一圆形磁隙隔开,圆形磁隙内形成一个交变的磁场,其交变频率等于电源频率。

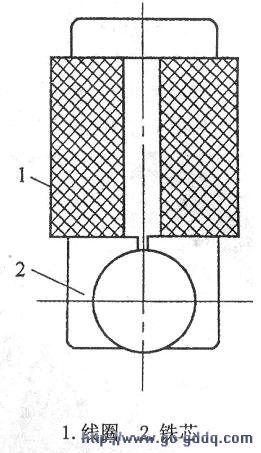

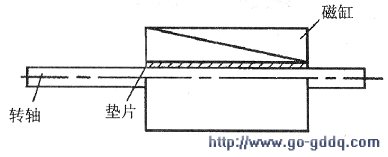

定子绕组安装在线圈骨架上,如下图所示。转子由圆柱形永磁体组成,如右图所示。圆柱形永磁体的两磁极N、S在圆柱直径方向上。当磁场交变时对转子产生电磁力矩,转子在其作用下旋转,从而带动叶轮转动。因为永磁式电机只有一个绕组,所以转子可以正、反两个方向转动。当转子在一个方向上转动受阻时,可反向旋转。永磁式喷泉式进水口设在转子轴线方向垂直于扇叶旋转面,而出水口沿扇叶旋转方向且在其平分线位置,所以转子正、反转不影响排水功能。由于具有这种功能,使喷泉泵具有自清功能,即能自动清除洗涤液中的一般异物,使用时不会出现叶片卡住的现象。
检修时,可用万用表测量喷泉泵两接线片的交流电压。若为正常值220V,则说明触点9-9B已接通。再用万用表测量两接线片的电阻值,若偏离正常阻值(190Q),说明定子绕组已损坏。本例实测喷泉泵两接线片的电阻值为无穷大,判断是喷泉泵绕阻烧毁开路。
拆开喷泉泵,取下定子组件,将烧坏的绕组(即线圈)拆下,并记录其线径和匝数,将绕组骨架清理干净,垫上绝缘纸,用原线径的oz型聚酯漆包线用绕线机在原骨架上绕上原线圈的圈数,然后在线圈表面绕上几层绝缘纸。将重绕的定子组件装回喷泉泵并接好线,先在接线片上接220V电压,试运转正常,再将喷泉泵装到洗衣机上,通电试机,故障排除。
