小鸭XQG50-156型滚桶洗衣机故障检修实例
来源:本站整理  作者:佚名  2014-01-24 10:26:15

    例1、接通电源,指示灯不亮,整机不工作

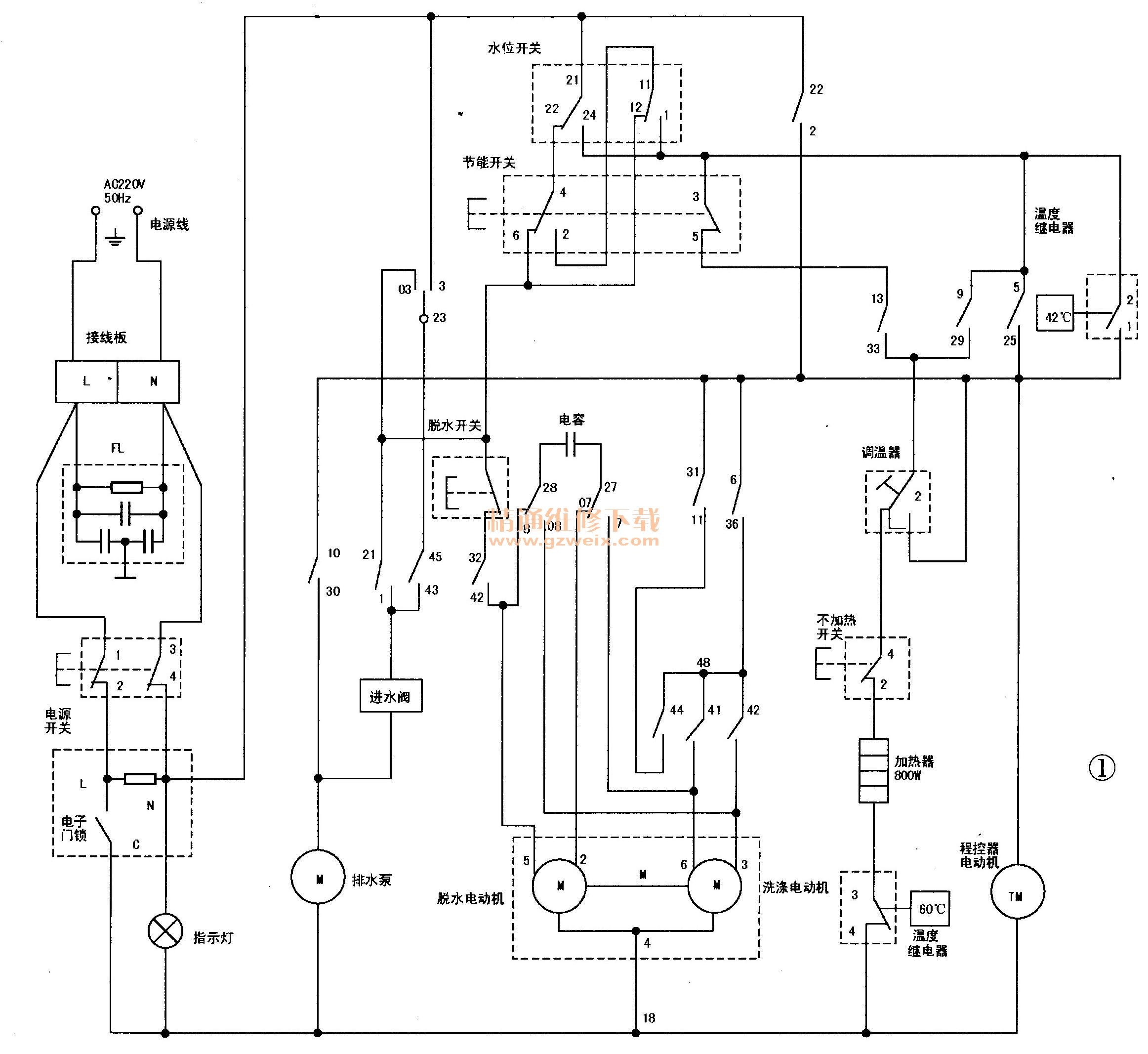

    分析检修:该型洗衣机电路如图1所示。根据故障现象分析,可能是洗衣机的电源电路有问题。当接通AC 220V电源后,接线板得电,此时关好洗衣机机门,门开关(电子锁)接通,按下电源开关按键,电源指示灯应亮,洗衣机主电路接通。

    从图1看出,指示灯是通过电源开关与门开关直接接入电源两端的,现在通电指示灯不亮,整机也无反应,造成故障的原因应该是电源开关或者门开关有问题。切断电源后,用万用表RX1挡分别检测电源开关和门开关,发现电源开关触点1-2、3-4均不通,说明电源开关已损坏,更换同规格电源开关后试机,洗衣机工作正常,故障排除。

    例2:接通电源,打开水龙头,洗衣机不能进水
    分析检修:洗衣机不能进水,故障原因可能是进水电路有问题。该机进水电路工作原理如下:
    当选择高水位时,节能开关不按下,节能开关触点4-6和3-5接通,进水回路:21-22→4-6→21-1、进水阀、排水泵、18,进水阀得电开启,实现进水。
    当选择低水位时,把节能开关按下,节能开关触点4-6和3-5断开,4-2接通,进水回路:21-22→4-2→11-12→21-1→进水阀→排水泵→18,进水阀得电开启,实现进水。
    当洗衣机在进水程序时,首先有预进水功能,预进水回路:21-22→4-6→03 -23→45→43→进水阀→排水泵→18。触点45-43的动作是通30s、断30s,所以预进水时洗衣机是进水30s、停水30s,断续进行。
    当洗衣机进入漂洗程序时,为了提高漂洗效果,还设置有强进水功能,进水回路:3-23→X45-43→进水阀→排水泵→18。由于程控器触点45-43的动作是通30s、断30s,所以强制进水也是断续进水的。
    检修时分别对程控器、水位开关、节能开关、进水阀、排水泵等进水电路的主要部件进行检查,发现进水阀线圈电阻为无穷大,正常时应为4.3kΩ左右,说明线圈断路损坏,造成不能进水。更换进水阀后通电试机,洗衣机工作正常,故障排除。

    例3:不能加热洗涤,其他功能正常
    分析检修:该洗衣机加热洗涤功能失常,其原因可能是加热电路有故障。根据滚筒洗衣机加热洗涤原理可知:当选择加热洗涤程序时,洗衣机进水达到预定水位后,洗衣机程序立即进入加热状态,此时程控器的触点9-29接通,触点5-25断开,加热时电流回路:电源→水位开关触点21 -24→程控器触点9-29→调温器→不加热开关触点4-2→800W加热器→温度继电器→18。
    在洗衣机工作过程中,当水温达到设定温度(42℃)时,温度控制器常开触点闭合,洗衣机开始洗涤,同时加热电路继续工作,洗衣机随即进入加热洗涤状态,直到温度控制器(60℃)常闭触点断开,停止加热,此时洗衣机进入正常洗涤过程。
    检修时分别对水位开关、温度控制器、调温器、加热器等相关部件进行检查,发现800W加热器损坏,造成洗涤不能加热故障。更换同规格加热器后试机,洗衣机工作正常,故障排除。

    例4:进水、洗涤均正常,但不能排水
    分析检修:根据故障现象分析,可能是排水电路有问题。根据滚筒洗衣机的工作原理得知:洗衣机洗涤结束后,排水泵开始工作,排水泵工作时的电流回路:电源→22-2→10-30→排水泵→18。
    检修时分别检查程控器触点、排水泵等相关部件,发现排水泵损坏,造成排水功能失效。更换排水泵后试机,洗衣机排水工作恢复正常,故障排除。

    例5:排水很慢,其他功能正常
    分析检修:根据故障现象分析,该洗衣机的电气系统工作正常,故障原因应是排水管路不通畅。维修经验表明,滚筒洗衣机排水管路不畅一般是排水过滤器中有杂物堵塞。另外,排水管弯折也会阻碍排水通路的正常工作,再者就是排水泵不良。
    检修时分别对上述几项进行检查,先检查排水管没发现问题,随后检查发现排水过滤器的过滤网已被污物堵塞,清除污物后用水冲洗干净,装回复原后试机,故障排除。

    例6:洗涤时洗衣机底部漏水
    分析检修:根据维修经验,滚筒洗衣机底部有漏水现象,其故障原因有以下几种:
    1.排水管与排水泵未连接好,有裂缝而漏水。
    2.排水管使用日久老化,在桶底转弯处破损而漏水。
    3.盛水桶与过滤器之间的波纹管两端未连接紧固而漏水。
    4.叉形架(也称三脚架)与盛水桶的密封圈老化或移位而漏水。
    5.盛水桶与前密封不严造成漏水。
    6.盛水桶本身有裂缝而漏水。
    经检查发现叉形架与盛水桶间有渗水现象,究其原因是密封圈老化导致密封不严,从而造成洗衣机底部漏水。将原密封圈拆下,在新橡胶密封圈上均匀涂上适量胶粘剂,按技术要求正确安装,紧固大卡环螺丝,最后开机试验,漏水现象消失,故障排除。

    例7:脱水时噪声大,其他功能正常
    分析检修:该洗衣机脱水时出现噪声大现象,其原因应是支撑减震系统有问题。
    根据滚筒洗衣机的结构,其支撑减震系统主要由箱体、挂簧、减震器等组成。4根挂簧(也称减震吊装弹簧)的一端挂在盛水桶外的挂簧支架上,另一端挂在箱体的4个顶角上实现平衡,以降低洗衣机工作时产生的震动。盛水桶底部则有2根柱塞式减震器与箱体底部相连,在洗衣机工作时起到支撑和减震作用。
    经检查发现洗衣机盛水桶和洗涤内桶有倾斜现象,导致运转时噪声大。根据维修经验,应该是4根挂簧不平衡所致。拆机检查,果然有一根挂簧因严重锈蚀而弹性欠佳。换上同规格新挂簧后试机,故障排除。
    【提示】若找不到同规格的挂簧,则需将4根挂簧全部换成其他同型号产品,这样才能保证4根挂簧的弹性基本一致。
