该机为64cm(25英寸)大屏幕彩电，采用CXP80420-139微处理器及I2C总线控制技术；(视频/彩色/行、场扫描小信号处理电路采用TA8783N集成电路[内有：PAL/NTSC/SECAM制式自动识别电路，R、G、B开关电路，ACL/WPS（自动对比度限幅/白峰限幅电路），行、场振荡电路，AFC电路，“x射线”保护电路等；开关稳压电源是由分立元件构成的宽电源(90～290v)自激并联输出型电路。设有：过流、过压保护电路、恒流驱动电路、低压限制电路、导通延迟电路等：
　　
　　遥控电源开/关机控制电路，由微处理器CXP80420-139(37)脚(P.ON/OFF)及接口电路(V844、V831、V834等)组成。遥控开/关机（待机）切换采用切断行电源电压和通过光电耦合器控制开关管弱导通两种方式。
　　
　　通过监测开关电源输出电压（如+115V、24V和+9V等）和IC501(TA8783N)(52)脚(“X射线”保护电路电压等方法，缩小故障范围。并发现开关电源输出电压基本正常，但IC501(52)脚电压有故障时升高至1.2V（正常时为0V），说明故障出在与“X射线”保护电路有关的电路中；分析“X射线’，保护电路动作原因。该机“X射线”保护电路由icSOI(52)脚和Q431电路组成。经监测发现有故障时Q431导通，查Q431及外围元件均完好无损，说明“X射线”保护电路本身没有问题，故怀疑故障出在外部电路中。那么，引起"X射线”保护电路动作的直接原因是什么呢？
　　
　　根据“X射线”保护电路动作之前的故障现象（如图像逐渐变白、亮度增大等）分析，故障很可能与显像管束射电流增大有关。而束射电流增大往往与显像管内部电极热碰极、三基色视放输出电路故障（视放管击穿，180V供电电压降低或无电压）、行输出电路不正常（加速极电压升高）、ACL和WPS电路异常、开关电源稳压控制环路失控而输出电压升高等有关。经查上述电路未发现异常损坏元件。由此看来，故障部位并不在这些电路之中。
　　
　　根据“图像变坏，行不同步并有水平错位和彩斑等”异常故障现象，分析认为该故障很可能与TA8783N（视频/彩色/行、场扫描处理电路）及外围电路有关。
　　
　　为了查找故障部位，采用“直流工作点法”，对IC501(TA8783N)各引脚，特别是(33)～(40)脚等与行振荡电路有关引脚进行电压测量。发现当万用表表笔接触到IC501(37)脚（外接503kHz晶振）时，电源115V输出端0.8A保险管烧断，说明故障与行振荡扫描电路有关。为了快速检修，笔者改变检修思路，采用“逆向思维法”，即从理论（电路原理）入手，欲借“理论”之力，求解“故障”之实。当+9V行启动电压（由开关电源产生）加到IC501(40)脚时，行振荡扫描电路启动工作，由IC501(37)脚外接503kHz晶振和IC内部vco压控振荡器产生的32fH振荡频率，经32分频后得到15625Hz的行频脉冲fH，从IC501(39)脚(HOUT)输出行激励脉冲，使Q402行推动级工作。
　　

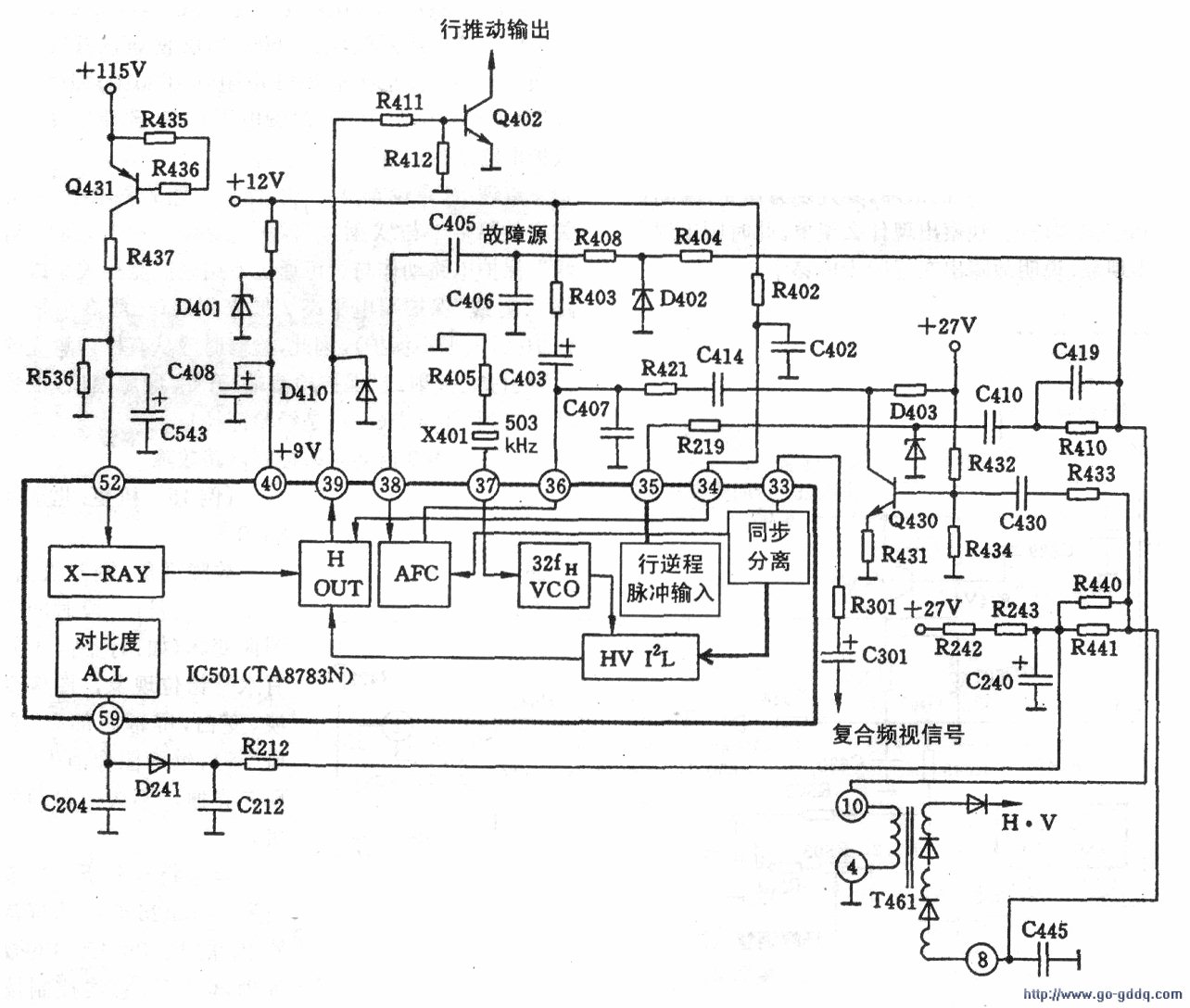

　　为了使IC501(39)脚输出的15625Hz行频稳定，该机采用AFC自动频率控制电路进行双重控制：一路是由IC501(33)脚输入的复合视频信号，经IC内部同步分离电路分离出行、场同步信号，并将行同步信号送到AFC电路的鉴相器，并与压控振荡器分频得到的行频fH进行比较，产生的相位差（频率差）由鉴相器检波，并通过IC501(36)脚外接低通滤波器平滑处理后的误差电压△V来控制32fH压控振荡器的频率和相位；另一路比较信号是由行输出变压器T461⑩脚输出的行逆程脉冲，经R404、D402、R408、C406、C405积分电路变成锯齿波比较信号后，输入至IC501(38)脚，并送到IC501内部AFC电路进行自动频率控制(参见下图)。
　　
　　根据以上电路分析可知，当上述电路某些部位出现问题，特别是当IC501(37)脚外接晶振X401(503kHz)性能不良或虚焊，或者IC501(36)、(38)脚内、外AFC控制环路出现问题时，将引起行失步或行电流大增而导致“X射线”保护电路动作。先检查并更换503kHz晶振无效，后重点检查AFC控制环路，发现IC501(TA8783N)(38)脚外接积分电容C405(0.02uF)虚焊。重焊后故障排除。
　　
　　故障原因分析：故障系因C405积分电容虚焊，使反馈给IC501(38)脚AFC电路的锯齿波比较信号被衰减或丢失，使AFC电路不能正常进行自动频率控制，使IC501(39)脚输出的行频脉冲偏离正常值，引起行失步。
　　
　　行电流大增，导致显像管束射电流增大，使“X射线”保护电路动作而行停振不工作，造成自动关机故障。
