熊猫3636彩电在正常收看中,不定期出现行频失步、光栅消失
来源:本站整理  作者:佚名  2012-02-16 14:42:11



  此机的开关电源采用IX0689CE厚膜集成电路,+12V电压由开关稳压电源电路产生:

  遥控电源开/关机控制电路由微处理器M50436-560SP⑨脚(电源开/关机控制端)及接口电路(V1201)以及继电器K1201等组成。遥控开/关机切换方式采用继电器切断电源交流输入电压220V方法;TA7698AP(30)脚内设有“X射线”保护电路,当阳极高压过高、束电流过大、场输出电容短路和行频失步时,起“X射线”保护作用(使行电路停止工作)。

  监测TA7698AP(30)脚(“X射线”保护端)电压,观察出现故障时该脚电压是否升高到1.5V左右。经监测,发现自动关机时,TA7698AP(30)脚电压变为1.5V,显然“X射线”保护电路已动作。分析查找区别故障原因是因过压、过流、场电容短路、行失步而引起保护还是保护电路本身的故障。其判别方法是:瞬间把TA7698AP(30)脚短地,观察出现什么现象,此时则出现了行失步现象,说明故障出在行同步电路中。

  行不同步故障原因有两种:一是AFC电路工作不正常:二是行振荡频率控制电路有问题。判别方法是:

  调整行频同步电位器R626,此时若图像水平方向能瞬间同步,则故障在AFC电路;若图像水平方向不能同步,则故障在行振荡频率控制电路或TA7698AP行振荡电路。经查发现行同步电位器R626接触不良。更换后故障排除。

  故障原因分析:故障系因行同步调整电位器R626接触不良引起行不同步,导致“X射线”保护电路动作,使行扫描电路停止工作。

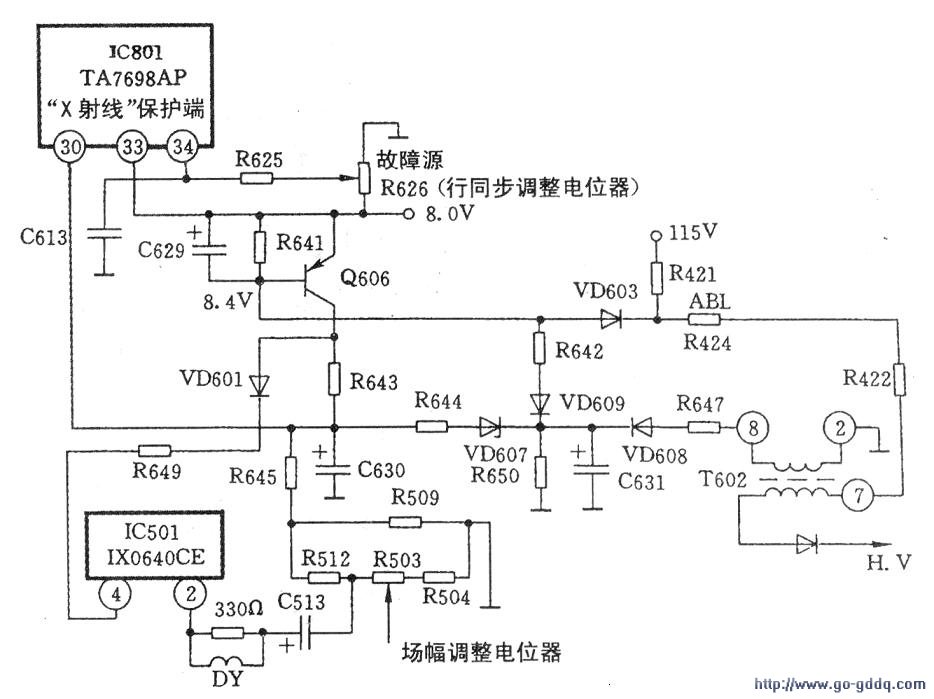

  行失步为何造成“X射线”保护电路动作?可作如下解释:当行输出变压器T602②~⑧绕组因行失步等行扫描电路工作不正常而无行逆程脉冲或其幅值不够大时,由于电容C631两端电压不能突变,因此C631两端无电压或电压降低,经VD609、R642使Q606(PNP管)导通,其c极电压通过R643电阻到IC801(30)脚(“X射线”保护端),引起IC801(30)脚电压升高,致使“X射线”保护电路动作(见下图所示)。
