此机联上主机开机后，“黑屏”，其面板上所有绿色指示灯一齐伴随着机内继电器的吧嗒声，有规律地周期性闪烁，闪烁周期大约为1s。
　　

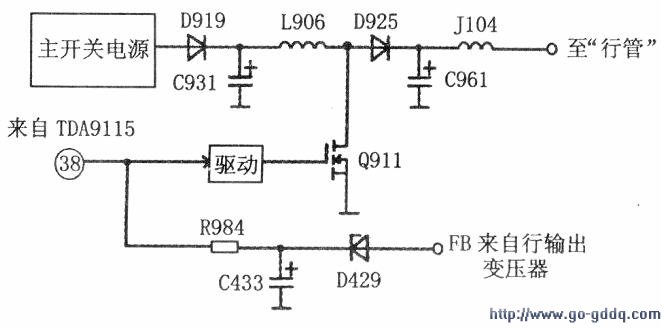

　　开盖检查，首先查找集成电路的型号。该机微处理器IC101采用NT68P61A，行、场扫描集成电路IC401采用TDA9115，场输出IC601采用集成电路TDA9302，主开关电源IC901采用集成电路UC3842，二次电源采用以场效应管Q911(IRF634)为核心的开关电源，相关电路如下图所示。

　　从故障现象可知，电源或扫描电路存在严重的短路性故障，从而使主开关电源进入周期性的启动—保护一再启动一再保护……的工作状态。检测各电源输出端对地电阻，没有发现短路点，焊开行输出变压器T402②脚（供电端）短路线J104，联机通电，只听“叭”的一声，同时机内冒烟，迅速关机，发现“二次”开关电源滤波电容C961(47uF/200V)已击穿爆裂。更换C961后，在C961两端并接60W灯泡作为假负载，开机监测C961两端电压为70V，灯泡稳定发光，电路不再保护，看来一次开关电源基本正常，故障应为行扫描电路。我非常纳闷，电容耐压为200V也会被击穿，说明“二次”电源电压应该很高。经查阅资料分析，估计原因是“二次”电源的输出电压受控于TDA9115中的+BPWM脉冲，由于行输出级不工作造成TDA9115未检测到行逆程脉冲，也就是说TDA9115不知道“二次”电源的输出电压的高低而认为是零，通过集成电路内部的+B误差放大后由驱动电路促使“二次”电源开关管Q911导通程度一直增加，由于空载，C961上电压一直升高直至击穿。但是，由于行输出电路不工作，无法产生行逆程脉冲，因此，X射线保护取样电路D929整流、C433滤波后电压为ov，导致TDA9115的(28)脚+BPWM脉冲输出端无上拉电源，(28)脚电压降为OV，通过驱动电路控制“二次”电源开关管Q911截止。简而言之，当行扫描电路不工作时，“二次研关电源也不工作。所以+B输出的70V应为一次电源的输出电压。看来先前估计“二次”电源电压异常升高击穿C961的分析是错误的，损坏C961的原因应是主开关电源在断开行负载时，没有接假负载而引起的扩大性故障。在维修彩显开关电源时，为区分故障出在负载电路（特别是行扫描电路）还是电源本身，经常需要断开负载，并在主电源输出端（如本机的73V输出端）加上假负载进行试机。之所以要接假负载，是因为开关管在截止期间，储存在开关变压器初级绕组的能量要向次级释放。如果不接假负载，则开关变压器储存的能量无处释放，极易导致开关管击穿损坏。本例检修由于C961的击穿，间接保护了开关管。
　　
　　接上J104断开行推动管基极电阻R422，切断行振荡信号开机，电源电压70V不变，看来是交流短路，交流短路一般是行输出变压器或者行偏转线圈。断电，用示波器结合信号发生器在路测试行输出变压器，方法是：将行输出管从电路板上取下，信号发生器输出周期为400μs脉宽为200μs的方波接到+B端，示波器Y轴输入接到行输出管集电极，发现示波器上没有正常的振铃，只有如下图所示的尖脉冲，断开行偏转线圈依然如此。

　　

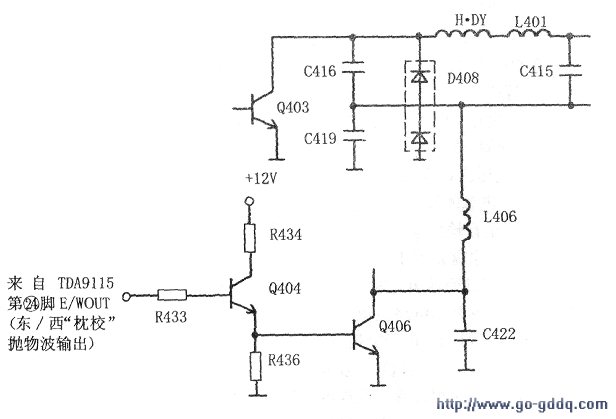

　　干脆去掉T402，再用“振铃法”测试证实T402匝间短路且非常严重。更换之，开机有光栅出现，但行幅比较大，即使将行幅调到最小，行幅也太宽。相关电路如下图所示。由于该机采用的DDD行输出电路，除可以实现光栅的左右枕形失真校正外，还可通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程如下：
　　
　　当需要缩小行幅时，微处理器IC101通过I2C总线对TDA9115进行控制，经TDA9115内部处理后，使TDA9115的左右“枕校”抛物波信号输出端(24)脚直流电压（注意：对称性失真控制的是@脚的交流分量）升高，经Q404倒相放大后，控制Q406导通程度下降，即Q406集电极电压上升，致使行幅因流过行偏转线圈H．DY的扫描电流下降而使行幅变小。反之，当Q406导通程度增大后，行幅会因行扫描电流增大而变大。

　　
　　由以上分析可知，行幅过大是由于某种原因导致Q406导通程度异常过大造成的，测行幅“枕校”管Q406(TIP122达林顿管)集电极电压为3V，基极电压随行幅调节在O～0.2V之间摆动，12V供电及其偏置电阻也正常，其前级Q404放大管发射极电压2.4V正常，基极1.8V正常，拆下Q406电阻档测量其各极间电阻都比普通三极管小得多，更换后开机，光栅幅度可调至正常。复测Q406集电极电压13.5V，基极电压随行幅调节在0.1～1.1V之间可变，正常。
　　
　　值得指出的是：Q406(TIP122)是大功率高放大系数达林顿管，最好用同型号管子代替。
