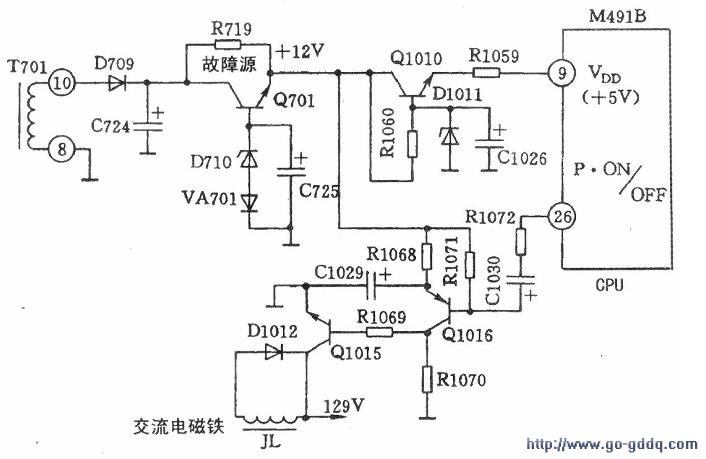

此机开始图、声正常，但过一段时间后光栅收缩消失，接着自动关机。再开机重复上述故障现象，但故障周期越来越短(见下图)。
　　
　　该机属于夏普TA两片机。开关稳压电源采用IX0689厚膜电路，为自激式、并联输出类型。机内电路工作所需的12V电压是由开关稳压电源电路产生；遥控电源开/关机电路，是由微处理器M491B(26)脚（电源开/关控制端）及接口电路(Q1015、Q1016)组成。控制方式为用交流电磁铁切断AC220V输入电源(交流关机)：
　　
　　该机遥控系统设有：无信号自动关机、停电自动关机、遥控关机等三种自动关机电路（与众不同）；(4)TA7698AP(30)脚内外设有“X射线”保护电路，并有：阳极过压、束电流过流、场输出电容短路等三种保护功能。
　　
　　由于该机遥控系统设有三种自动关机电路（无信号关机、遥控关机、停电关机），而行扫描电路又设有“X射线”保护电路。因此，检修时，先通过“关键点电压监视法”来判别故障在遥控关机电路，还是开关稳压电源电路或行、场扫描电路等负载电路：
　　
　　在自动关机时，检测TA7698AP(30)脚(“x射线”保护端)电压为Ov左右且不变，说明“X射线”保护电路并未动作，故障并不在行扫描电路：
　　
　　检测开关电源四组输出电压(+129V、25V、16V、17.5V)均正常，说明开关电源电路没有故障。由此判断故障在遥控自动关机电路中；④为了区分故障原因，将“自动关机开关”向上拨（断开）后试机，故障依旧，说明该故障与无信号自动关机电路无关。于是，重点检查M491B(26)脚(P.ON/OFF)、接口电路Q1016、Q1015和电磁铁(JL)等遥控自动关机电路，并发现+12V工作电压偏低（7V左右），说明+12V供电电路有故障；⑤该机+12V电压是由T701⑧～⑩绕组输出的脉冲电压，经D709整流、C724滤波后得到17.5V左右脉动直流电压，再经由Q701、D710、VA701、C725组成的稳压调整电路后得到。经检测，发现Q701c极电压17.5V正常，而Q701b、e极（发射结）电压均不正常，处于热开路状态。更换Q701后，故障消除。
　　
　　故障原因分析：故障系因+12V稳压调整管Q701热性能不良（热开路）而造成12V电压下降为7V左右（此电压是由17.5V，经R719电阻降压形成的），微处理器(M491B)+5V供电电压（它由+12V电压经oioio稳压电路获得）降低一微处理器M491B工作不正常一M491B(26)脚输出电平降低一驱动接口电路Q1016、oiois导通（当12V电压变低时，由于C1029电容两端电压不能突变，故Q1016e极电压由C1029维持）一电磁铁(JL)得电动作一关断220V交流电源所致。
