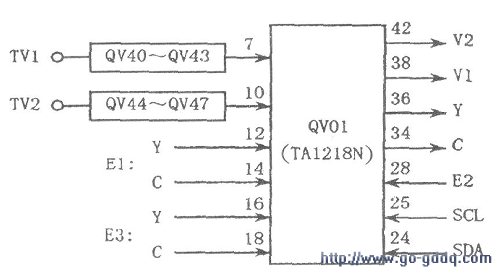

下图是该机的AV切换电路。主、副画面的视频信号(TV1、TV2)，经oV40～oV43和QV44～QV47放大后至AV切换电路ovoi(TA1218N)⑦、⑩脚。S端子El输入的Y、C信号或视频信号，至QV01(12)、(14)脚。AV端E2输入的视频信号至Qv01(28)脚。S端子E3输入的Y、C信号或视频信号，至QV01(16)、(18)脚。整个AV控制由系统控制微处理器受I2C总线(SCL、SDA)进行控制，I2C总线至QV01(24)、(25)脚接入。(38)脚输出V1视频，(42)脚输出V2视频，(34)、(36)脚输出C、Y信号。该机播放电视台节目时有伴音、无图像，但从AV端子输入DVD视盘机信号时，播放碟片正常，有伴音、有图像，说明AV切换电路存在故障。维修时，检查AV电路工作是否正常有两种方法：一是有条件可用示波器，直接测输入、输出的视频信号，这样很快能判断是否是AV切换电路损坏而引起的故障；另一种方法是用万用表直流电压档，测相应的视频信号，进行信号有无状态切换，正常时引脚电压会产生明显变化。
　　
　　若引脚电压在有信号和无信号时无变化，可认为此引脚无视频信号。
　　
　　采用第一种方法，用示波器测量ovoi(38)、(42)脚输出的主、副画面的视频信号，结果发现(38)脚无视频信号输出，而测⑦脚有主画面信号输入，故可判断是Qv01损坏。
　　
　　采用第二种方法，使用万用表检查，可把万用表挂在QV01(38)脚，然后切换频道，正常在电台有节目频道时（可听伴音）和无电台节目时，该引脚电压会有明显的变化，但检查结果，发现(38)脚电压不变化，故判断是QVol损坏。更换QV01后，故障排除。
