此机开机后，能听到扬声器中有沙沙声，说明主电源工作正常；但无图像，说明故障可能出在行扫描电路或投影管供电电路。首先检查行扫描电路，最简单的方法就是用试电笔靠近行输出变压器，若氖管启辉，说明行扫描电路已工作，否则故障出在行扫描电路。
　　
　　采用这样的方法检查后发现试电笔氖管启辉，说明故障不是出在行扫描电路，而是出在投影管供电电路。
　　
　　对此应重点检查投影管供电电路。在检查投影管供电电路时，可按以下步骤进行：
　　

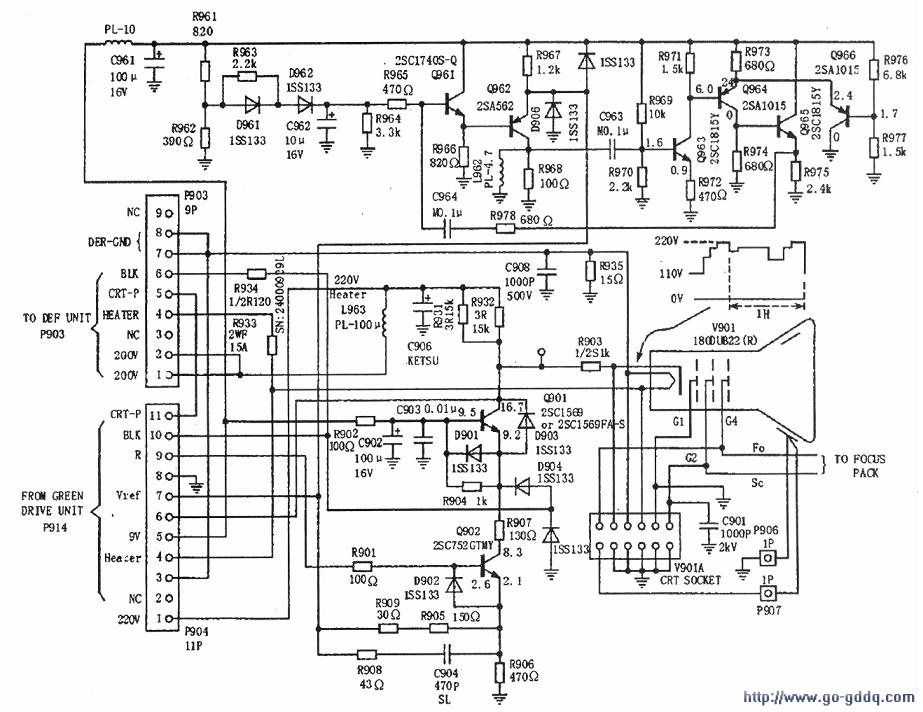

　　(1)检查投射管灯丝是否点亮，若不点亮，则可查}灯丝电压的供电回路，如上图所示（灯丝电压是由行输出变压器T461④、⑨脚供电，经插件P903送至投射管灯丝引脚）。
　　
　　(2)再查加速极Gl的电压，此电压是由聚焦组件2410提供，行输出变压器T461②脚输出的聚焦电压经2410分压取出。
　　
　　(3)查投影管的阳极高压，是由高压组件2450，将行输出变压器输出的H．v高压分组输出。
　　

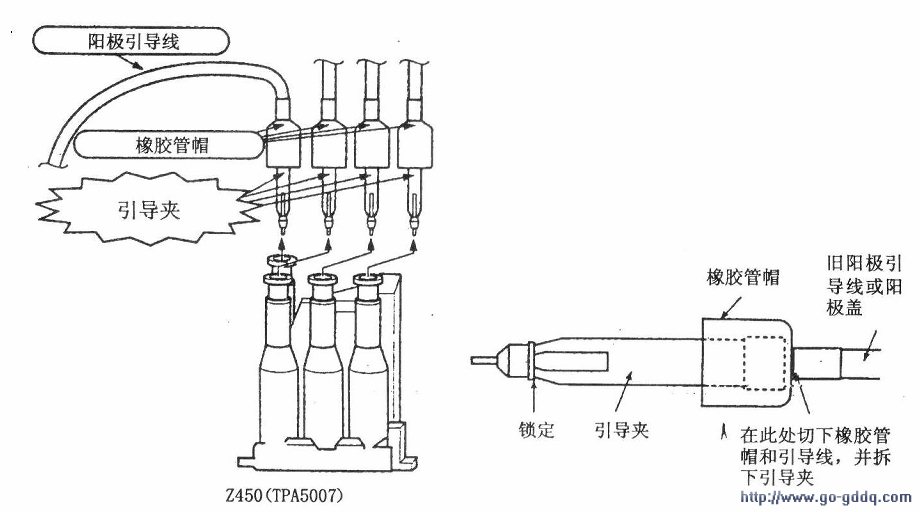

　　按照上述步骤，经检查后发现造成该故障的原因是：因高压组件损坏而引起的，使三个投影管均无高压，出现无光栅现象。不过，需提醒的是：在处理该故障时，即更换高压组件，要注意引导是安装在TPA5007(2450)高压组件上，而不是安装在阳极引导线和阳极盖上，橡胶管帽才是安装在阳极引导线和阳极盖上，见下图。若更换阳极引导线或阳极盖，可在下图(b)所示处切下橡胶管帽和引导线，并拆下引导头。若不更换阳极引导线或阳极盖，则可取出引导头，更换阳极组件即可。需要特别注意的是：在更换高压组件时，因机器已工作过，阳极引导线端往往还有剩余的阳极高压，因此一定要放电后再拆卸，否则有可能触电。
