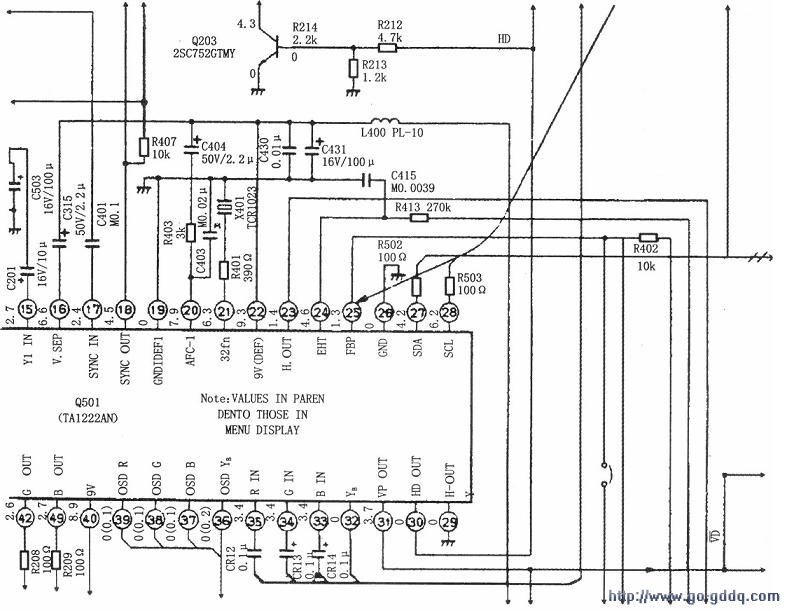

下图是东芝48PJ7UC机的行、场小信号和同步电路。行、场信号是由oSOI(TA1222AN)(21)脚外接的X401(TCR1023)晶振与内电路组成的32FH行频振荡器（产生的32FH行频经分频得到的）。(20)脚外接是行AFC电路的滤波电路R403、C403、C404。(23)脚输出行频信号，(31)脚输出场频信号。
　　
　　行、场均不同步，首先检查Q501(21)脚外接的X401是否有变质，引起谐振频率偏离，有条件可使用示波器或数字频率计，对(21)脚上的信号进行测量，看频率是否为32FH。若无示波器或数字频率计，则可更换X401一试，若更换后故障排除，说明X401损坏。若更换X401后，故障依旧，说明不是X401损坏。由于振荡电路在Q501内部，同步分离电路也在集成电路内部，所以检查振荡频率偏离的重点是查与AFC电路有关的引脚和信号。Q50l(25)脚输入行逆程脉冲，作AFC电路的比较信号。此脉冲信号取自行输出变压器T461⑩脚输出的行逆程脉冲。对该脉冲信号的测量，有条件可用示波器，是一个正脉冲约为8.8Vp-p幅度。也可使用万用表测Q501(25)脚的直流电压(正常为1.3V)，若电压偏离过多，说明可能脉冲未送来。按照上述思路经检查后发现，是R402(10kΩ)电阻开路，使行逆程脉冲未加到Q50l(25)脚，引起行AFC电路不工作，致使32FH行频偏离，产生行、场不同步故障。更换R402后，故障排除。
　　
　　说明：若Q501(25)脚输入信号正常，行、场还是不同步，则要怀疑是Q501(TA1222AN)损坏。在确定osoi损坏之前，最好再查一下Q501(16)脚、(20)脚的外部元件，看C315、R403、C403、C404是否有击穿或严重漏电。在与AFC、32FH振荡电路有关的引脚元件均查过后，最后才确定是Q501损坏。
