索尼伺服与解码器ZORAN构成的DVD视盘机通电开机,无伴音
来源:本站整理  作者:佚名  2012-02-24 09:00:07



  验证故障时发现,使用话筒有声音。使用话筒有声音,说明使用话筒时的声音和播放光盘时的声音公共通道的后置叠加电路正常:由显示和图像均正常以及有电机声,但无光盘音推知,故障可能出现的部位有:

  (1)DVD解码器至音频DAC之间:

  (2)音频DAC后接的LPF有故障。

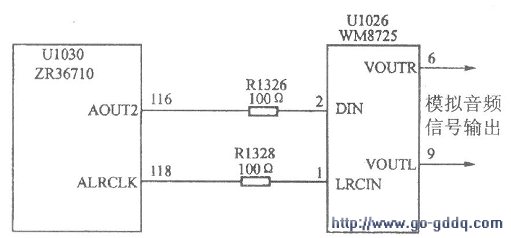

  在出现声音异常的通道上,按“信号循迹法”进行检修,测量数字音频信号,音频位时钟信号,音频主时钟信号都正常,但测试R1328与解码器相连接的一端波形为矩形波,与音频DAC相连的另一端波形幅度小且异常,如下图所示。测量R1328两端电阻为6.3MΩ,设计值只有100Ω,估计R1328开路。焊开测量,果然如此。R1328开路,音频左、右时钟就不能从解码器输入到音频DAC,这样,音频数据传送就没有确定的方向,导致传送混乱,势必造成不能进行正常的数/模转换,从VOUTR和VOUTL输出的模拟音频信号已不是正常的光盘音了,而是幅度较大的杂波。
