索尼伺服构成的DVD视盘机光盘似转非转,荧光显示屏先显示“Load”,后显示“NOdisc”
来源:本站整理  作者:佚名  2012-03-16 13:07:33



  此机通电开机,光盘似转非转,顺转一下,又倒转一下,且转速异常,最后停止;荧光显示屏先显示“Load”,后显示“NOdisc”。

  验证故障时发现,按“进/出仓”键,进/出仓正常;开机,光头有初始化动作,也有聚焦搜索动作,且有激光,有开机画面。

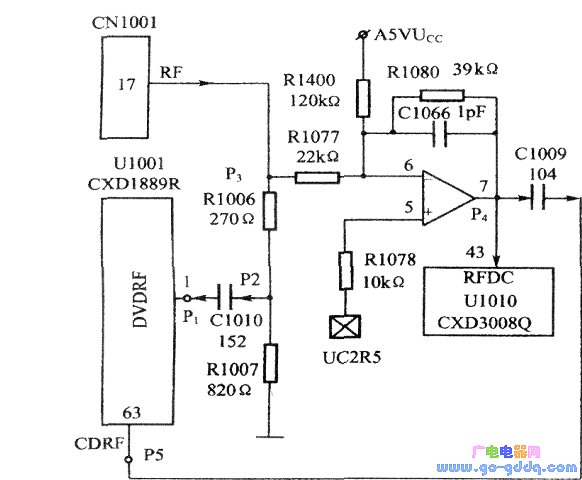

  由荧光显示屏先显示“Load”,后显示“N0disc”知,显示系统正常;由进/出仓正常和光头有初始化动作,也有聚焦搜索动作,且有激光,可知控制系统正常;由有开机画面知,TV编码器,解码器及存储器系统正常。本例的症点是转速异常,不读盘。不读盘与RF波形有关。RF波形与转速是相互影响的。转速不正常,RF波形势必差,就会导致不读盘,反过来,RF波形不正常,特别是CDRF波形有问题,就会严重影响主轴伺服的正常工作。因此,本实例的维修步骤:先查RF波形流向电路,然后查主轴伺服驱动电路(如图所示)。在光盘转动期间,用示波器测量P1、P2、P3、P4、P5各点波形,发现P1、P2、P3、P4有波形但很差,P5点没有什么反应。

  检查时发现贴片电容C1009虚焊而导致开路,这样,CDRF信号就不能送到CXDl889R的(63)脚。将电容c1009重焊后故障排除。
