此故障因为是在维修过程中出现的，故判断是视放板+180V电压的滤波电路有问题。
　　
　　但更换180V电压的滤波电解电容C320无效，查限流电阻R310为51Ω(正常值)，测得C320两端为+180V正常值显像管阴极为110V正常值，后又检查开关电源桥式整流、滤波电容、+B输出端滤波电容均正常。
　　
　　从故障现象看，是视放板+180V工作电压不对的典型体现，估计是从行扫描电路+180V电压输出端到视放管之间存在开路现象，导致视放管实际没有得到+180V工作电压。显像管阴极表现的+110V电压为显像管极间感应所致。
　　

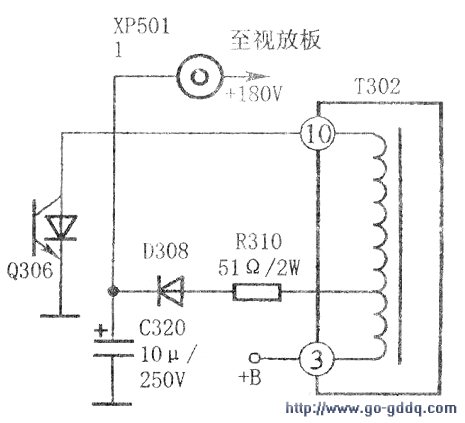

　　该机视放板+180V电压形成电路如下图所示。测C320两端确实为+180V正常值，但测量视放板插头XP501的①脚却无+180V，说明这两点之间存在开路现象。经查为C320正极焊接线路板翘起断路，修复后电视机恢复正常。
　　
　　检修提示：视放板得到正常工作电压的体现有两个：一个是视放板电源引入脚电压等于或大于图纸标示值，即使该值小于图纸标示值1V，也是滤波不好的表现。图纸标示值因机型不同而不同，一般在180～215V不等，一般来讲，老机芯彩电多为+180V，新机芯彩电多为+190V、+200'V、205V、+215V。视放板工作电压值一般标注在行输出变压器的整流输出端，少数标注在视放板或开关电源整流输出端；另一是将亮度、对比度调到最小时，显像管阴极电压应等于或近于视放板图纸标注电压值，以本机为例，应为180V左右。否则，说明视放板没有得到正常的工作电压。
