联想LX-GJ566彩显无光栅,开关电源有高频叫声
来源:本站整理  作者:佚名  2012-03-02 13:39:24

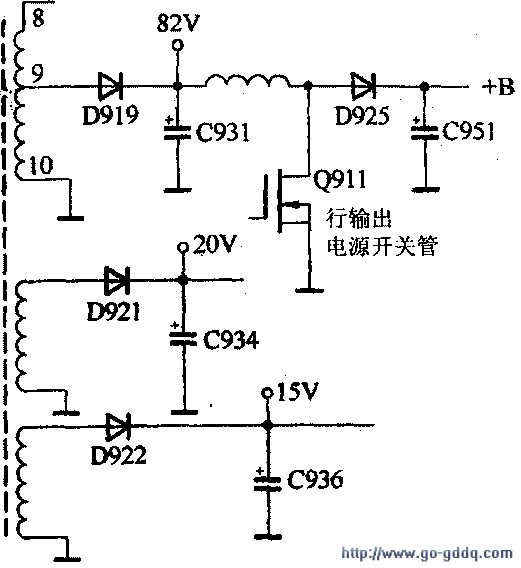

  观察此机的开关电源有高频叫声,说明开关电源已启动,怀疑负载过流或电源控制芯片IC901供电电路异常,导致开关电源工作在欠压状态所致。在路测行输出管阻值正常,接着测开关电源输出电压整流管时,发现整流管D919两端阻值较小,怀疑D919击穿,焊下D919检查正常,说明与其并联的元件异常。见下图所示为联想LX—GJ556彩显主开关电源输出电路简图,与D919并联的有滤波电容C93l和行输出电源的开关管Q911,在路检测时发现Q911三个极间阻值为0Ω,说明Q911击穿。检查其他元件正常,用IRF640更换Q911后,故障排除。
