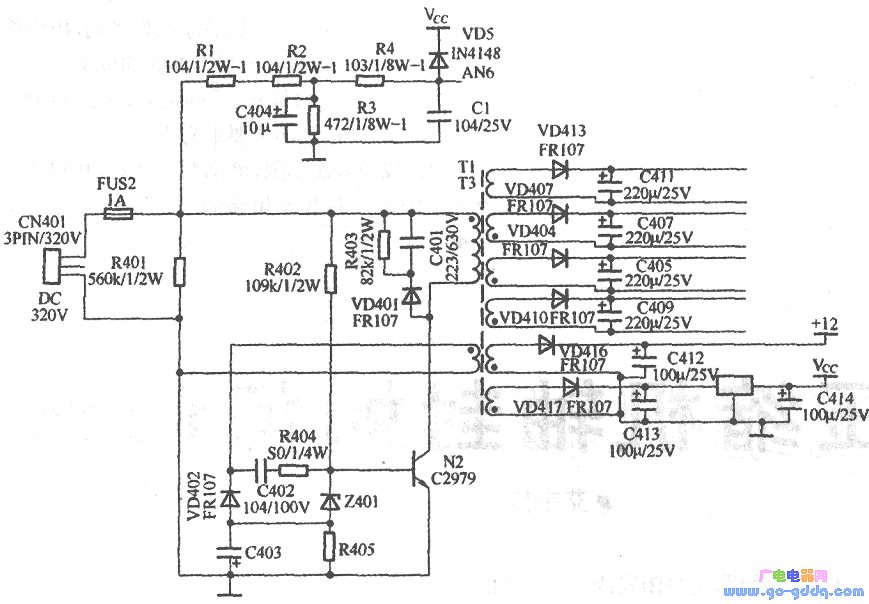

海尔KFR-36GW/BPF型空调器，采用进口变频压缩机，频率范围为30—120Hz，采用三菱公司的功率模块，室内机采用专用芯片，室外机采用进口芯片。根据变频空调器控制电路的特点和修理经验，判断故障点应在开关电源及外围元件。该机组的开关电源和电压采样电路如图所示。整流、滤波后的320V直流电压通过接插件CN401引入室外机开关电源板，通过R402触发开关管N2迅速导通，变压器一次绕组通电。与此同时，反馈绕组产生的负向电压通过稳压管Z401，使加在开关管N2基极上的电压接近于Ov，开关管又迅速截止。这时开关变压器的一次绕组通过VD401、R403放电，从而使二次绕组失电。开关管如此反复导通、截止，从而产生振荡频率为20kHz的电压。
　　
　　根据上述分析判断，应重点检测：(1)室外机控制电路主电源（即整流、滤波后的直流电源电压）是否正常；(2)直流电压经电阻分压、电容滤波后送入微处理器的采样值是否正确，该值作为控制系统，根据电源电压的变化而采取不同处理方法的依据：(3)室温传感器工作状态是否正常；(4)测量压缩机绕组阻值是否正常；(5)开关管是否输出脉冲信号：(6)开关管外围元件是否有损坏现象。
　　
　　故障检测：卸下室内机外壳，测得室温传感器良好；卸下室外机外壳，测得压缩机绕组阻值正常：检查后发现电控板上lA熔丝管良好；测量开关管外围元件，其中电阻R403烧坏开路。
　　
　　故障处理：更换电阻R403(82k/l/2W)，通电试机后故障排除。
