观察此机开机听到行频启动声，电源指示灯亮，但无光栅、无伴音。按下遥控器“待机”键也不起作用，触模显像管有静电感应，机器在使用中呈现“黑屏”现象。
　　
　　打开机器后盖，检测开关电源+B端对地电阻，无短路现象。断开行负载L906，在C922处并接100w灯泡，开机灯泡亮，+B电压为110V左右(正常+B/135V)，开关电源其他各组电压基本正常。
　　

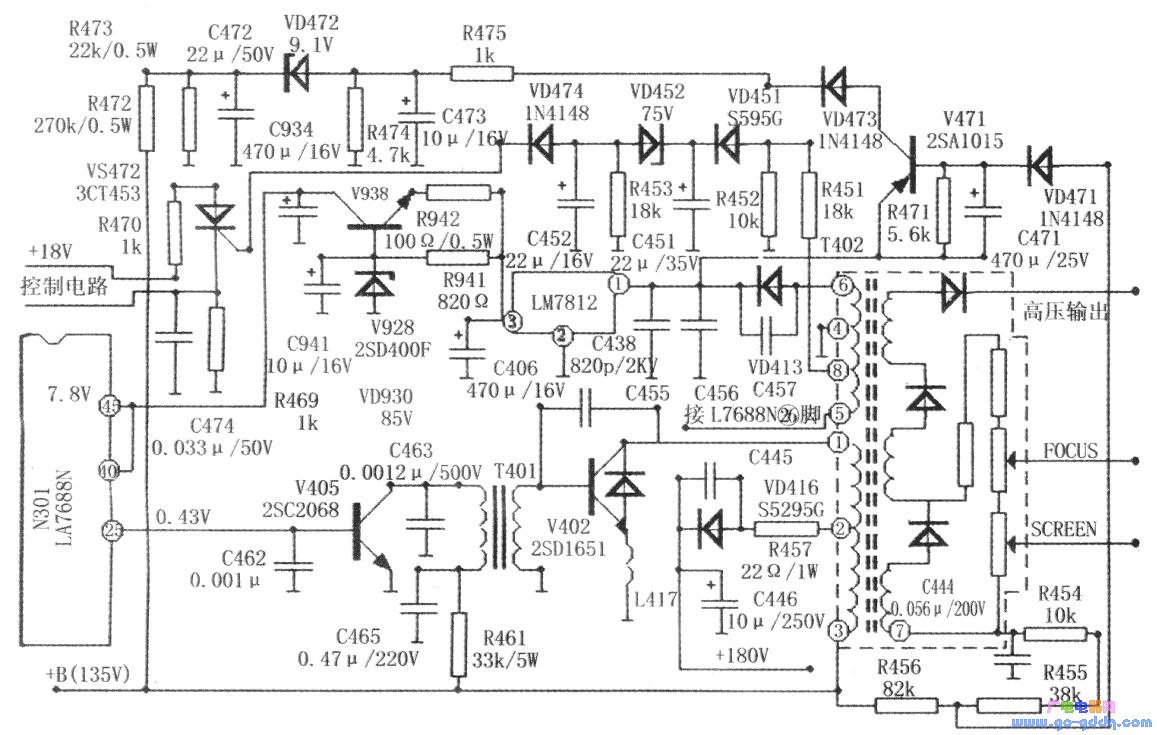

　　怀疑行、场扫描电路有故障造成保护电路动作。该机保护电路有3路：(1)场输出电路短路保护；(2)x射线电路保护；(3)显像管束电流过流保护，见图所示。
　　
　　该机电源采用分立元件构成的变压耦合型、间接取样稳压开关电源。微处理器CPU为LC864912A，小信号处理电路为LA7688N。首先检测场输出电路N401(LA7838)的（13）供电电压为+24V左右(正常)，而（12）、（7）脚无电压输出。检查场输出电路N40l(LA7838)外围电路没有发现异常，分析“场块”内部损坏后，造成沙堡脉冲信号的形成，保护电路在动作。怀疑N40l(LA7838)损坏，更换新的“场块”，故障不变，看来判断错误。于是重点检查x射线保护电路是否在起作用，检测VD45l、VD452、VD474两端反向电压无异常，并检测R45l、R452无开路现象。可见该机并未进入保护状态。
　　
　　怀疑显像管电路可能有问题，首先检测加速极电压350V(正常)，灯丝电压4．5V(正常)，检查ABL(亮度自动限制电路)元件：R456、R455、R454、C444等基本正常，再检查三基色电路R(红)、G(绿)、B(蓝)三阴极电压均为190V(正常为160V左右)，继续检测3只视放输出管V501、V502、V503基极输出电压都为0V(正常为2．4V)，看来故障就在行、场解码电路。接着检查行、场解码块N301(LA7688N)的（35）脚(R)、（34）脚(G)、（33）脚(B)电压还是0V，看来视放电路没有正常的束电流反馈到N30l的（32）脚(黑电平检测输入端)，实测电压1．5V(正常电压为3．5V)，看来解码电路内部切断R、G、B三基色输出，而呈现出“黑屏”。再检查N301（19）脚(亮度控制输入)电压只有1V左右(正常为3．5v)，断开（19）脚外围电路，电压还是1V左右。分析行、场解码供电电路元件有漏电或开路现象。继续检查N30l(LA7688N)其他各脚电压，发现“二次”供电脚（40）、（45）脚电压只有2V左右(不正常)，三极管V938上电压也不正常。焊下检查，没有发现异常。沿途再检查，发现V938发射极电阻R942(1．2Q/0．5w)阻值为无穷大。更换电阻后，故障排除。
　　
　　小结：由于该机属IIC总线机型，具有自动白平衡调整电路，一旦行扫描电路及视频末级电路有故障时(包括：显像管座漏电、接触不良或三基色电路中元件开路或击穿)会造成视放电路没有正常的束电流，反馈到N301的（32）脚(黑电平检测输入端)，所以解码电路内部切断R、G、B三基色输出而呈“黑屏”。由于该机开启时有高压启动声，忽视对行扫描电路，特别行、场解码电路N301各脚电压的检测，只想到问题出在场输出电路、X射线保护电路和显像管电路，从而走了不少弯路，引起同行的注意。
