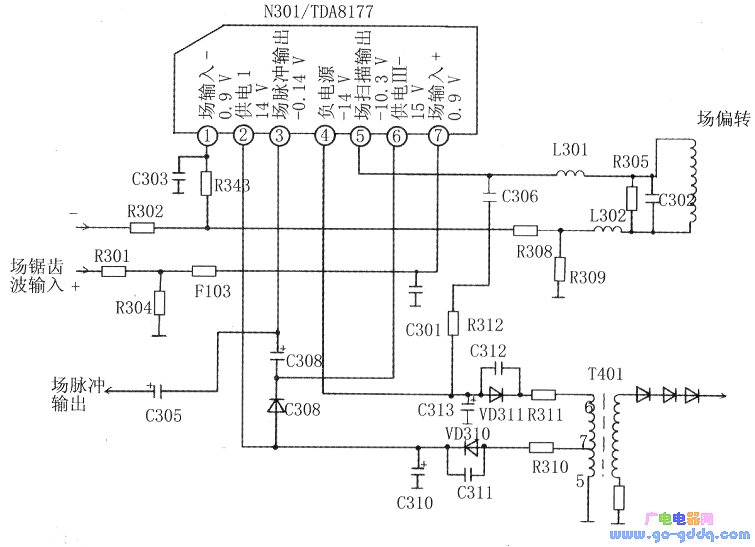

从故障现象看，水平亮线应出在场扫描及其供电电路。开机测量场输出块N301(TDA8177)的(2)脚、(4)脚、(6)脚电压都为OV（正常时，(2)脚、(6)脚电压应为14V，(4)脚为-14V），说明场供电电路有问题。场输出集成块N301的±14V供电是由行输出变压器T401的(6)～(7)绕组产生的行脉冲电压，分别经VD310、C310和VD311、C313整流、滤波取得的（见下图）。经检查发现R310、R311已经开路，试换R310(1Ω)、R311(lΩ)后供电正常，光栅满屏。但无雪花点、无字符、无图像，只有暗淡的彩斑，与受潮散焦一样模糊不清。
　　
　　为了弄清损坏原因，询问得知此机损坏前图像清晰，并无散焦现象，是在播放过程中突然损坏的。出现散焦现象原因：一个是管座受潮漏电引起；另一个是显像管不良产生。按照常规“先简后难”原则先将一只新管座换上，试机仍然是有声、无图，有散焦现象。
　　
　　为了判断显像管好坏，只好拆同型号的底板来代换，试机一切正常，说明原因还是出在原电路板。故障由水平亮线变为散焦，应该是常事。处理起来理应药到病除，可是换了管座及“高压包”后故障依旧，维修一时进入困境，百思不得其解。原因究竟出在何处？
　　
　　为了少走湾路，还是从场输出电路查起，因故障起因是水平亮线，故断开L301，检测N301各脚电压，发现只有(5)脚电压不正常，由-10.3V变为6V。(5)脚电压偏高，可能是N301内部场输出级截止而无锯齿波信号输出造成。为了验证，焊好L301后，用示波器进一步测试N301(5)脚波形，发现波形微弱且失真。难道原因真的出在场输出块TDA8177吗？试用一块新的TDA8177代换，开机图、声恢复正常，故障排除。测量N301各脚电压均正常。
　　
　　故障原因分析：对于普通彩电出现图像散焦，一般很容易修理。但对于海信HDP2977M“高清”机型出现的这种散焦现象，并不常见。场输出集成电路故障为何由水平亮线变成散焦呢？咨询厂方真正的原因是电磁偏转失谐，电子束受力不均匀所致。当N301不良时，其(5)脚输出的失真的锯齿波电流与高电位直流电流两者叠加后同时加到场偏转线圈上，使偏转电流过大显像管管径发热，导致电子束会聚不良而出现类似的散焦现象。这种散焦现象出现在海信HDP2977M、HDP3406M型彩电较多，原因都是由场输出块N301不良引起的。因此，当遇到这种现象时，不要开机时间过长，以防止显像管切径，造成不必要的损失。
