观察此机的指示灯微弱发光，说明熔丝及桥式整流电路正常，一般是主开关电源的输出部分存在故障，可先测量主开关电源+12V电压是否正常；若偏低，则说明电源工作在窄脉冲方式。
　　

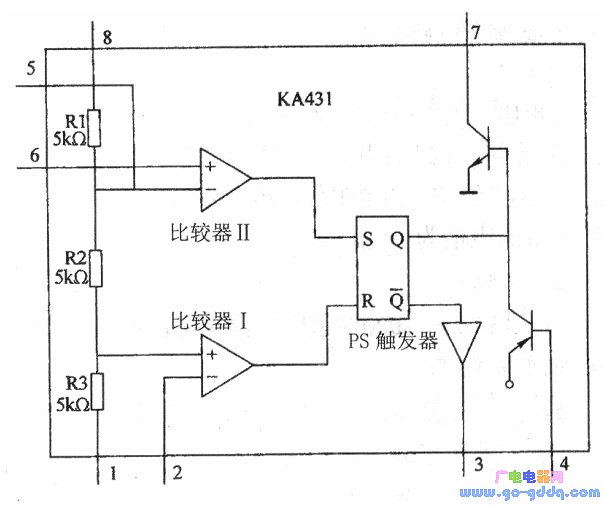

　　该机PWM脉宽调制电路由V102、U103和L3的脚接口组成。KA431是精密基准电源，在PWM环中作为外部误差放大器，通过对+12V直流输出取样检测，将+12V电压的变化转为光耦合器中发光管光电流的变化，再控制IC3的(4)脚的反馈电压来调整开关脉冲的宽度。V102(KA431)的内部框图如下图所示。先测量IC3的④脚反馈电压是否正常(正常应为，若偏高，再检查光耦合器U103。误差放大器是否损坏；若均完好，可能是R131、R139、R135其中一只不良，可用逐个更换的方法进行排除。
