开机测得开关电源各组输出电压正常，行供电电路及行输出电路也无异常，于是怀疑故障是数字板上的MCU未工作所致。该机的MCU(U8)型号为DS88C4504，实用KS4504。检查+5V供电，正常；(55)、(56)脚的IIC总线电压也基本正常。接着检查复位、晶振电路来确定故障位置。

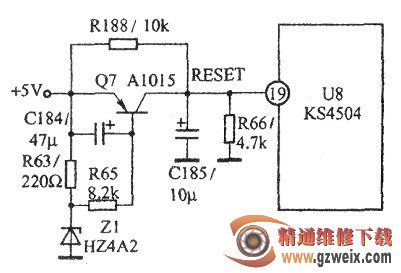

　　该机复位电路如图所示。+5V电压：一路直接加到Q7的e极；另一路经R63限流、Zl稳压后，加到Q7的b极。开机后，由于C184两端电压不能突变，Q7的b极电压等于+5V，Q7因e、b极无正偏电压而截止，U8的(19)脚约为0V；随着C184的充电，Q7的b极电压下降，下降到一定值时，Q7导通，U8的(19)脚呈高电平。在此过程中，U8的(19)脚产生一个从低到高的脉冲，完成了内部电路的复位。从电路分析可知，U8的(19)脚电压应在4V左右，而实测约2.2V，明显不正常。检查复位供电电路，发现C184漏电。换新后，故障排除。
