该机通电指示灯亮，二次开机后指示灯变为黄色，整机无光，2s后保护停机。

    分析检修：卸开后盖试机，发现指示灯LED8003点亮，二次开机后LED8001和LED8002指示灯均点亮，并且继电器有吸合声，但屏幕不亮，2s后LED8004指示灯点亮，整机保护性停机。

    通过对PDP屏自检后判断，是屏上组件有故障。该机电源电压供给顺序为：插上电源后，电源板上的开关电源工作，产生VSB+5V电压并供给CPU作为工作电压，CPU得电后进入工作状态，并发出待机指令，同时蓝色指示灯LED8003点亮。二次开机后，CPU输出低电平的RELAY信号送给电源板，此时继电器RI,Y8001和RLY8002吸合，HIC8001及外围元件组成的PFC电路工作，产生约430V左右的电压，同时黄色指示灯LED8002和LED8001点亮，T8005及外围电路组成的开关电源产生VA(+70V),VCC(+15V)、D3V3 （3.3V）和D5VL（+5V）电压。其中，D3V3和D5VL电压送给逻辑板，逻辑板得电进入工作状态，此时LED2001点亮，向电源板发回逻辑板工作正常的VS-ON高电平信号，T8002及外围电路组成的VS电压形成电路进入工作状态，输出160V-185V可调的VS电压。该电压分别送给由T8003及外围元件组成的VSE电压形成电路，由T8004及外围元件组成的VSC电压形成电路，T8006及外围元件组成的VE电压形成电路，这三组电压同时送给等离子屏上的相应组件，等离子屏被点亮。

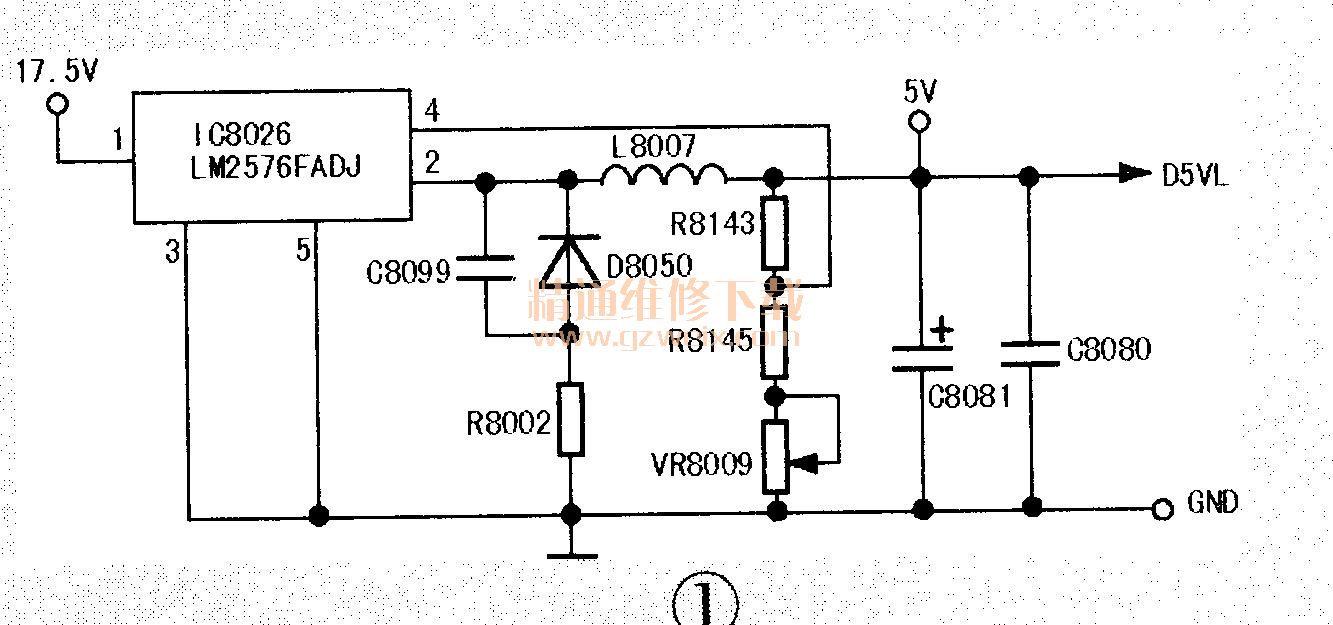

    在上述过程中，若电源上的CPU监测到任何一组电压异常或过流，就会发出待机指令，同时点亮红色指示灯LED8004。二次开机后，继电器有吸合声，并且LED8001和LED8002能点亮，说明主板电路工作正常。观察逻辑板上的指示灯不亮，说明逻辑板没有得到工作电压或工作异常。测量F2000处的D3V3电压正常，测F2001处的D5VL只有1.36V，明显异常。断开逻辑板上的插件，测电源板上的D5VL的测试点电压仍为1.36V，说明D5VL形成电路有问题，此电路是以ICS026（LM2576FADJ）为核心组成，如图1所示。

    测得D5VL输出端对地电阻有些异常，查电容C8081,C8080，发现C8081己漏电损坏，用一只47 μF/16V电容更换后，再测D5VL电压为1,38V，仍不正常。测量IC8026的①脚电压为17.5V，说明前级供电正常。调试可调电阻VR8009，开机时电压从东1V逐渐下降至1.38V，检查外围电阻R8143,R8145、和D8050,C8099等元件均正常，故而怀疑IC8026有问题，将其换新后，D5VL电压输出正常，VE、 VSE电压也正常，恢复好所有连接线通电试机故障排除。
