在液晶电视中，电源和背光板的故障率较高，且大多数故障均能进行元件级维修，在此笔者提供一些维修心得，供参考。

    接机后，先看待机指示灯亮否，如不亮可能故障在电源板，再看能否开机，不能开机，电源和主板都可能有故障，需开盖检查。能开机，背光一亮就灭，问题可能在背光板或电源板。有背光、有伴音，图像不正常，故障大多和电源、背光无关。只有大致估计故障范围后，再开盖检查。

一、故障检修步骤
    第一步：看。先目测线路板有无烧焦和打火的痕迹，保险丝是否烧黑，电容是否鼓包，电阻有无烧坏等故障。

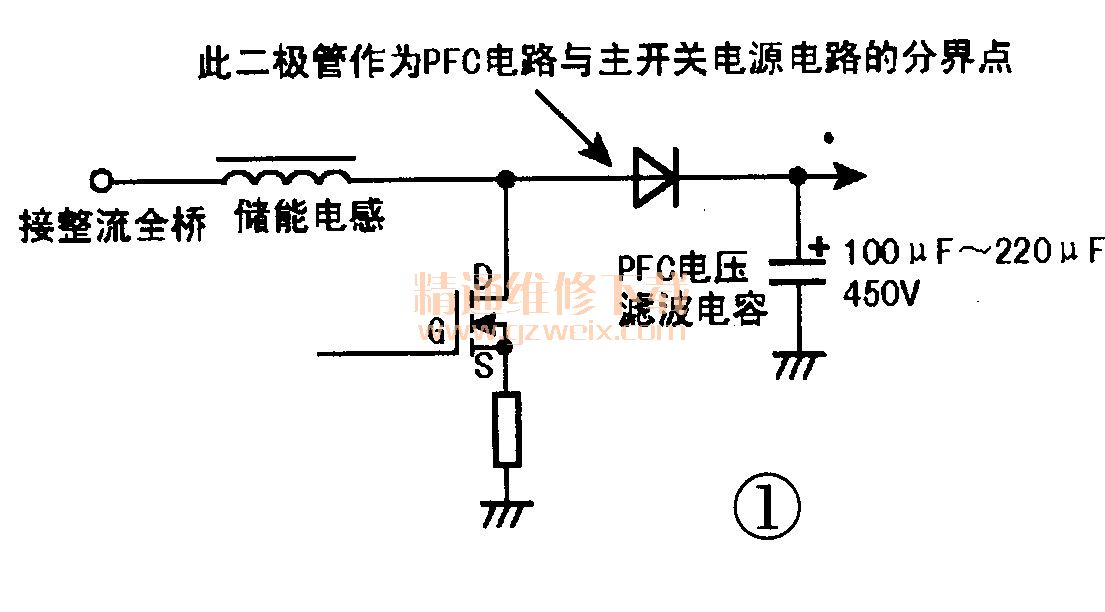

    第二步：测。找体积最大的电解电容（一般为100μF/450V左右），它前面有一个装在散热片上的升压整流二极管，先测此二极管是否烧坏，如已损坏需拆除，然后以此二极管为分界点进行检查，如图1所示。

先测二极管正端对地正反向电阻，如短路一般会烧保险，同时说明PFC电路有故障；再看PFC场效应开关管源极（S极）接地的小阻值电阻（接近0Ω）是否烧断，如已烧断则开关管“在劫难逃”,PFC控制芯片大多也“光荣牺牲”。如小电阻完好无损，再测开关管是否损坏（如已损坏，拆除旧件后先不装新件）。如开关管没坏，再测二极管负端对地正反向电阻，如短路则后级开关电源有故障。

    实修时，主、副电源要分开查。如背光电源取自380V，还要断开背光供电检查。如测电阻时有充放电现象且阻值较大，这时拔下输出线，检查次级负载有无短路现象。

    接下来还要测一下光藕，这里介绍一种简易检查方法：先断开光藕次级一端，用万用表Rx 10k挡测次级芷反向电阻，应一次为∞,一次有数百千欧姆。初级发光二极管侧可用二节电池串一只300Ω电阻供电，不必断开线路，在路搭上即可，初级加电，次级应导通。如手头有3V电池供电的万用表（如MF368型等），则在路测更方便，用Rx10挡，黑笔接发光管“＋”，红笔接“一”，次级用另一万用表测量即可。再测一下控制芯片的供电端和驱动输出端正反向电阻，如芯片烧坏，这两个端口大多会对地短路。

    第三步：换。拆下坏件，换上新品，先不装场效应管，若电解电容安装位置许可，可用高一挡电压的；阻值在1Ω以下的小电阻可多只并联，但不能用细漆包线绕成同样阻值代用，因这样有电感，会破坏工作状态，更不能短路不用。

    第四步：通电。通电前，取下保险丝，在保险丝位置接一只50Ω～100Ω/5W的电阻限流，上电观察无异常，测大电解电容两端应有300V电压，副电源应有5V或3.3V输出，否则先检查副电源；再测场效应功率管G,S端有无电压，再找从主板过来的电源开机控制线（标注为ON\OFF,POWER,ON POWER,SW等，基本都是高电平开机），用1kΩ电阻接在5V和开机端上，然后测主电源控制芯片和PFC芯片供电端应有十几伏电压，否则应查芯片和供电回路；场效应功率管G,S极间也应有一定电压，否则查驱动回路。

    功率管烧坏，驱动限流电阻、二极管、稳压管也容易烧坏。有的主电源芯片设有供电输入电压检测回路，如PFC电路未工作或电压未达到380V，主电源也不工作，而有的机型需要主电源工作后，有一定的负载电流时PFC电路才启动，但不管如何总有一路会先工作。判断PFC电路或主开关电源是否启动的直观方法：在开机瞬间，用示波器测量场效应管G,S极间有无驱动脉冲，用万用表也可测到一定电压。由于有的芯片在输出电压不正常时会保护，从而关断驱动脉冲，所以要在开机瞬间测。

二、开关电源检修经验

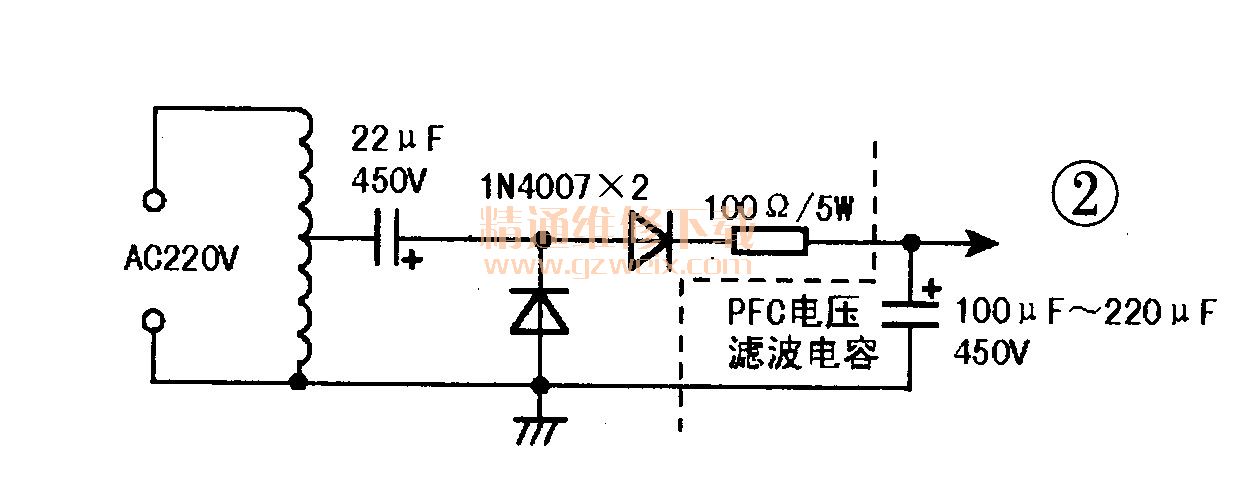

   有时候故障比较复杂，可以把升压整流二极管断开，分段检查。主电源需要的380V电压可以用市电经调压器降压再倍压整流后得到，如图2所示，或者从别的电源板上取出，但是也要串一只100Ω限流电阻，以防负载有问题烧坏元件。

    接下来可以装上场效应功率管，建议先装主电源功率管，不必接假负载，因为现在的电源在空载下完全可以正常工作。如果由于PFC不工作使主电源芯片不工作，可以用上面介绍的办法外接380V电源或找到芯片的输入电压检测脚，该脚外面常串联有几只阻值很大的电阻，短接其中一只就可使启动电压降低。另外，仍需先接上100Ω限流电阻，空载正常后可以短接。

    PFC电路装上功率管后应在PFC电压滤波电容两端并联上假负载，最好用一只1 kΩ左右20W电阻再串联一只60W灯泡组成假负载，因为这样比较直观。PFC电路工作时有一个较大的启动电流，如果供电端串联较大限流电阻，PFC电路将无法正常工作，这时可以用调压器降低电源电压试机，有的用2只管并联的可以先装一只，因为现在的电源都是宽电源输入在AC110V-220V输入时都能正常工作，在AC110V输入时电流较AC220V加倍，设计时要满足AC110V时的功率，实际在AC220V状态下用一只功率管完全能胜任。

    在电源电路中，功率管烧坏最常见的原因有：芯片驱动部分因电解电容失效引起工作失常，尖峰吸收电容漏电失效，负载短路，功率管封装材料有缺陷。另外，空气潮湿，线路板贴片元件粘胶漏电，电源电压过高等原因导致元件损坏也时有发生。PFC储能电感匝间短路会瞬间烧管。

    值得一提的是，有许多软故障和贴片大阻值电阻有关，这些电阻容易变值，大多变大，偶遇变小的实际是电阻表面漏电。由于这些电阻体积极小，阻值从几百千欧到几兆欧，工作时两端有几十伏甚至上百伏电压，潮湿环境下很易漏电，包括下面的粘胶也会漏电，这种漏电是不稳定的，因此，故障会千奇百怪，这在CRT彩电较少见。
