CRT高清彩电二次不开机的故障原因较多，加之保护电路多，且电路中采用了较多的新器件，在一定程度上增加了维修难度。笔者现将一台长虹CHD32366 (F32）彩电的故障排除过程介绍如下，希望对各位有所帮助。
故障现象：一次开机后指示灯亮，待机状态下电源各路输出电压正常；二次开机后听到有高压声，但随即消失，二次不开机。
分析与检修：长虹CHD32366（F32）彩电属于长虹CHD-8机芯。该机芯是长虹公司2007年推出的一款新型的CRT高清电视，其变频组件IPQ板（JUC7.820.1476）上的IC数量也较少，产品工作稳定性较好。该机芯电路场块采用STV8172A，行输出变压器型号为BSC80B3，伴音功放采用TFA9842J,电源厚膜块为FSCQ1265RT，视放采用TDA6111 Q。数字板上采用超级芯片MST5C26，完成TV/AV输入切换，PAL/NTSC/SECAM多制式解码与梳状滤波，HDTV,YCbCr与VGA信号的处理，变频及伴音音效处理和整机系统控制；采用TDA9332完成行场扫描和末级RGB信号处理等功能。

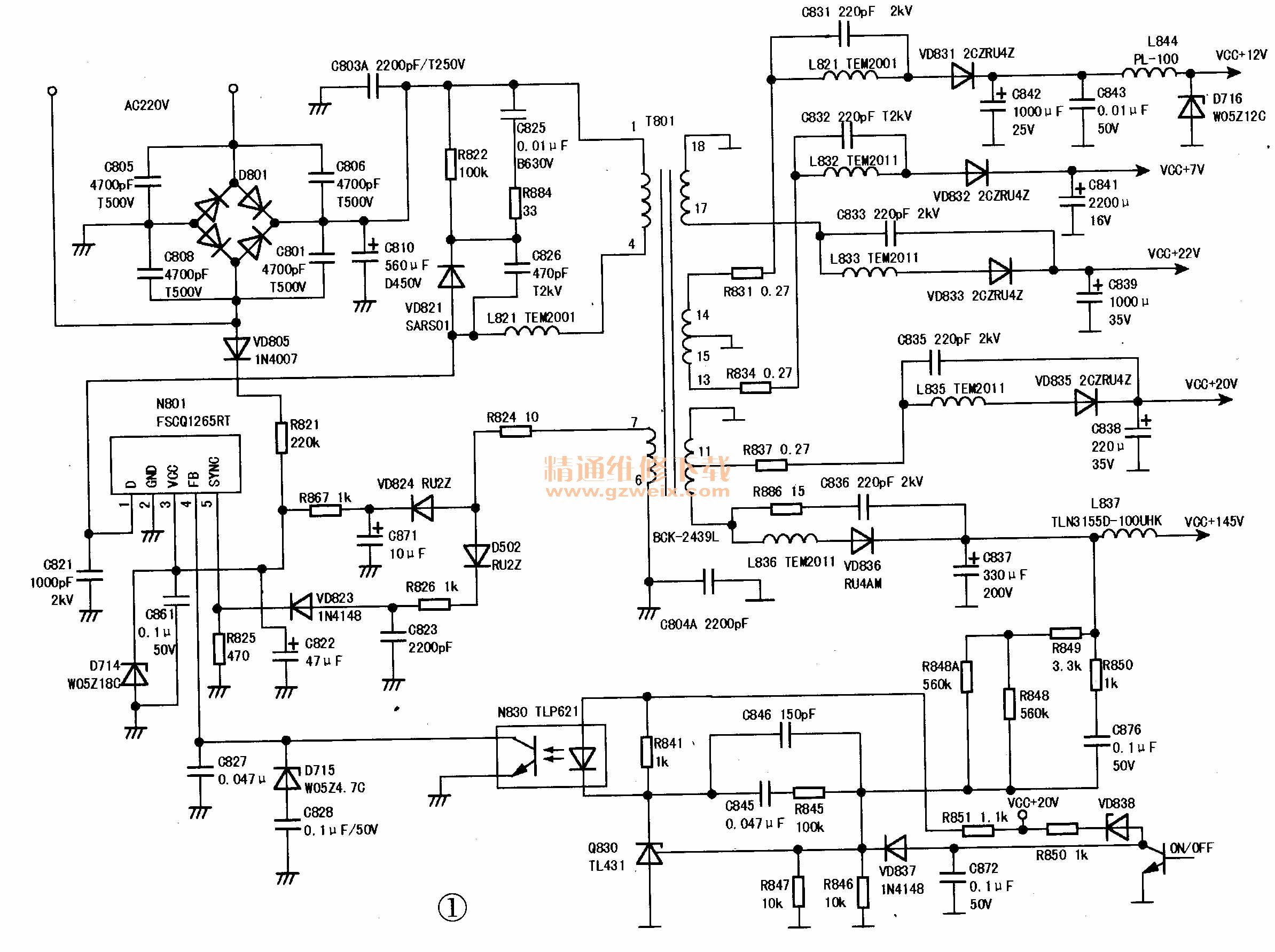

该机开关电源电路如图1所示。拆开后盖，通电测量待机十B电压为83V（正常），其他测试点的待机电压见表1。二次开机后，听到高压声，这时又测得各点的电压（见表1）。 +B电压图纸上标的是＋145V,但实测仅为127V，显然电源输出＋B电压有问题。

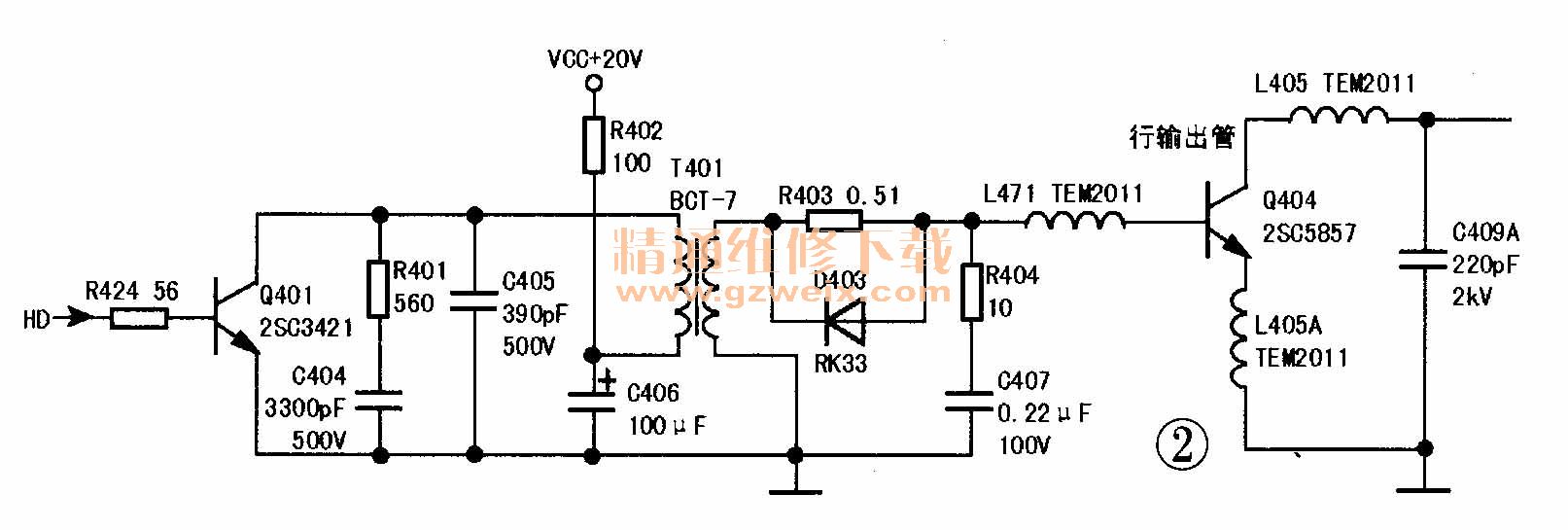

该机行激励电路如图2所示。为了判断行输出部分是否存在负载过重问题，决定切断行推动级供电，即拆下R402后二次开机，测量次级关键点电压，发现除了＋B电压仍然保持127V外，其余电压略有下降，具体值见表1。
分析表1中各状态下的电压值，由于＋B电压127V比正常值145V低18V，在行输出部分停止工作的情况下，+B电压仍然是127V,显然故障在开关电源部分。测得开关电源厚膜块FSCQ1265RT的各脚电压及在路电阻，见表2，与正常值比较均正常。
由于待机电压正常，故怀疑故障点在稳压回路中。参见图1，直接更换光耦N830 (TLP621)和取样误差放大器TL431(Q830)后，故障依旧；检查电阻R849 , R848A, R848 ,电容C845 , C846 , C876等元件均未发现异常；对较易发生故障的7V电压整流二极管VD832进行代挽，也不能解决问题，至此维修陷入困境。
后来对一台正常机器测量后才知道，+B电压127V是正常的。原来，长虹CHD-8机芯有两种技术参数，后缀是“F46”的机型的＋B电压是＋145V, R849是19kfl；后缀是"F32"，的机型，+B电压是127V,R849阻值是22kΩ（图纸上标的阻值是3.3kfl) oR849的阻值随着机型的不同有差异，具体维修时要以机器上的色环标称值为准。
虽然＋B电压127V是正确的，但是其他四组输出电压均偏低。不能二次开机也应该是这四组电压输出偏低引起的。那么这些电压为什么会偏低呢？由于电源部分已经检查过，问题应该是这四路低压输出中的某路负载有短路现象，把电压拉低。先后代换了N806 (278R05) ,N804 (L7808), N807 (L7805)仍不能解决问题。
二次开机后能听到高压声，那会不会是电视机进入了保护状态呢？该机的控制系统安装在数字板O PQ板）上，其CPU集成在MST5C26内部。该IPQ板与主板相连有JN01,JN02两个接口，各引脚功能见表3、表4。二次开机后，如果IPQ板JN01的高压检测端35脚电压异常，JN02接口的保护信号输入端⑨脚电压异常，或者JN02接口的行逆程脉冲输入端⑤脚电压异常，则CPU (MST5C26)会立即执行中断保护程序。
