保护动作时，IPQ板无行脉冲输出，从JN02的11、12脚输出高电平，让行推动管处于饱和导通状态，这时手摸100Ω的推动级负载水泥电阻R402时感觉很热，行输出不工作。保护并不是让电源回到待机状态，而是让行输出不工作，开关电源处于轻载状态。由于轻载，+B电压必然上升，也就是说＋B电压127V很容易达到，精密稳压器Q830等稳压元件可以提前把它稳压在127V，但其他低压绕组所产生的电压就偏低了。

    通过上述分析后，决定先检查行输出变压器各输出电压的负载。用数字万用表二极管挡测量行输出变压器④脚（-16V）和⑤脚（+16V）外接的场供电电路，以及⑧脚外接的视放200V电压供电回路，没有发现短路现象。

    由于能听到高压声，故障应该是行启动后CPU没有收到正常开机反馈信号而执行保护程序所致。检查上下阻尼二极管、逆程电容，以及HET高压检测回路、PROTECT保护检测回路和行逆程脉冲回扫回路，没有发现问题。先后代换了行输出变压器和数字板后故障依旧。

    思来想去，故障只能是在视放板了。视放板上主要元件是三块视频输出放大器TDA6111Q，其引脚功能与正常值见表5。测得蓝阴极视放块⑥脚对地阻值为63kΩ，明显低于正常值（85kΩ），更换此IC后试机，故障排除，声像俱佳。

    本机故障原因是行变输出的200V供电负载重，导致JN02⑨脚（保护检测）电压低，CPU判断为过载，启动行过载保护程序，行扫描电路停止工作。

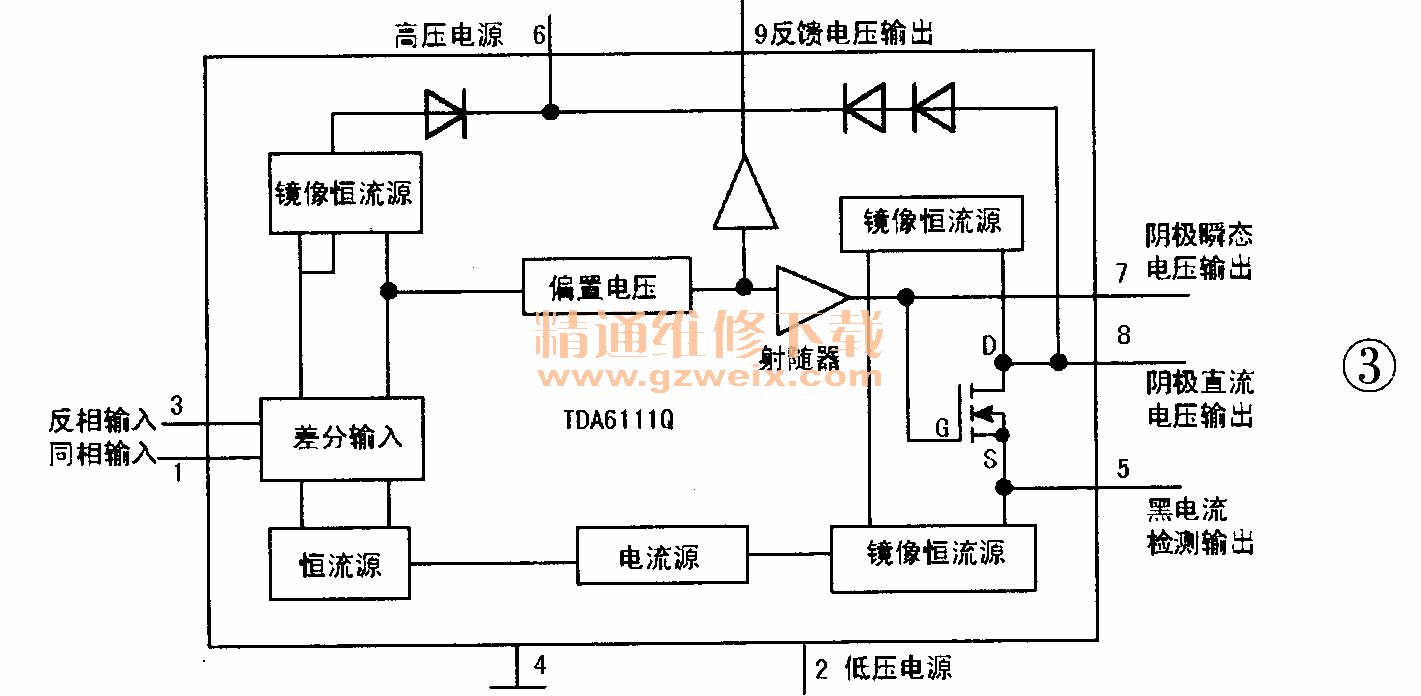

    在此顺便指出，由于TDA6111 Q的⑧脚和⑥脚的内部接有防止显像管跳火保护用的两只二极管，如图3所示，如果这两只二极管漏电或性能不好，将会在暗平衡自动调整时，系统误判为显像管亮度太大而出现黑屏现象。也就是说，在检修黑屏故障时，应注意对TDA6111 Q的⑥、⑧脚进行检测，以防走弯路。

      【提示】视频输出放大器TDA6111Q的工作带宽为16MHz,采用单列⑨脚中功率（DBS9MPF）封装，并采用高电压DMOS技术，具有频带宽、转换率高等优点，用于驱动彩色显像管的阴极。为实现自动黑电流平衡，该IC设有黑电流测量输出端（⑤脚）、阴极直流输出端（⑧脚）和阴极瞬态电流输出端（⑦脚）。

      另外，长虹CHD-8机芯进入工厂模式的方法是：先把音量减到0，再按遥控器静音键5s后，松开遥控器的静音键，再按本机菜单键即可进入维修模式。用上／下键选择项目，用左／右键调整数据，按待机键保存并退出。
