分析及维修EARSON多媒体有源音箱电路
来源:本站整理  作者:佚名  2013-05-13 09:41:27

    台式电脑大多配置有多媒体有源音箱,而这类音箱均不配置电路图,这给维修带来了困难。笔者多次维修多媒体有源音箱,发现多数功放电路采用TDA2030A。笔者现将最近维修的EARSON多媒体有源音箱电路进行分析,供参考。

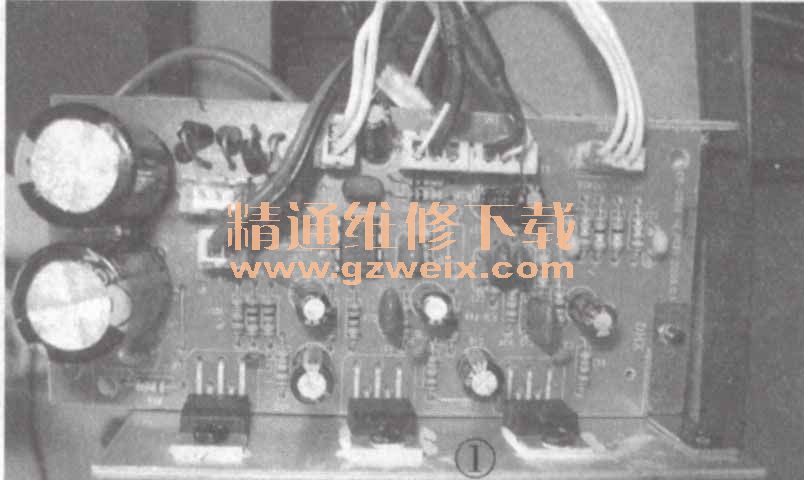

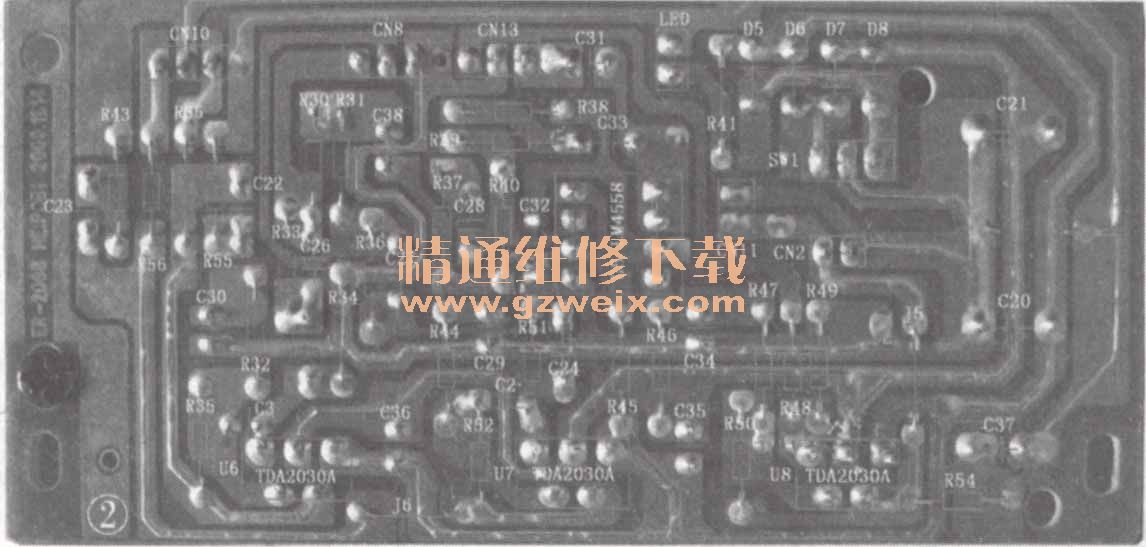

    EARSON多媒体有源音箱型号为ER2801(ER2809的电路与其相同),其内部主电路板的正、反面分别如图1、2所示,主电路板上有三个功放电路TDA2030A组成2+1声道功放电路,即左声道、右声道、重低音声道三个放大电路,实绘其电路如图3所示。


一、工作原理分析

该音箱功放电路采用的三块TDA2030A,均设计为OCL电路,采用正、负电源供电。TDA2030A内含短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等电路,能在最低士6V和最高士22V的电压下工作。在工作电压为士19V、负载为8Ω阻抗时,能够输出16W的有效功率,总谐波失真THD≤0.1 % 。TDA2030A引脚功能为:①脚,正相信号输入;②脚,反相输入端;③脚,负电源供电端;④脚,输出端;⑤脚,正电源供电端。

    AC220V市电,经电源变压器降压为双AC11.2V电压,再经二极管D5-D8整流,C20,C21滤波,形成+16V和-16V电压,为三块TDA2030A供电;前置小信号运算放大器LM4558 (U5)的供电是由+16V和-16V经R45 , R46降压后得到。

[1] [2]  下一页
