一台海信HDP2976型数字高清彩电，指示灯亮，但屏幕无光、无声。据故障现象，初步判断问题出现在开关电源、CPU微处理控制、行扫描等电路上。

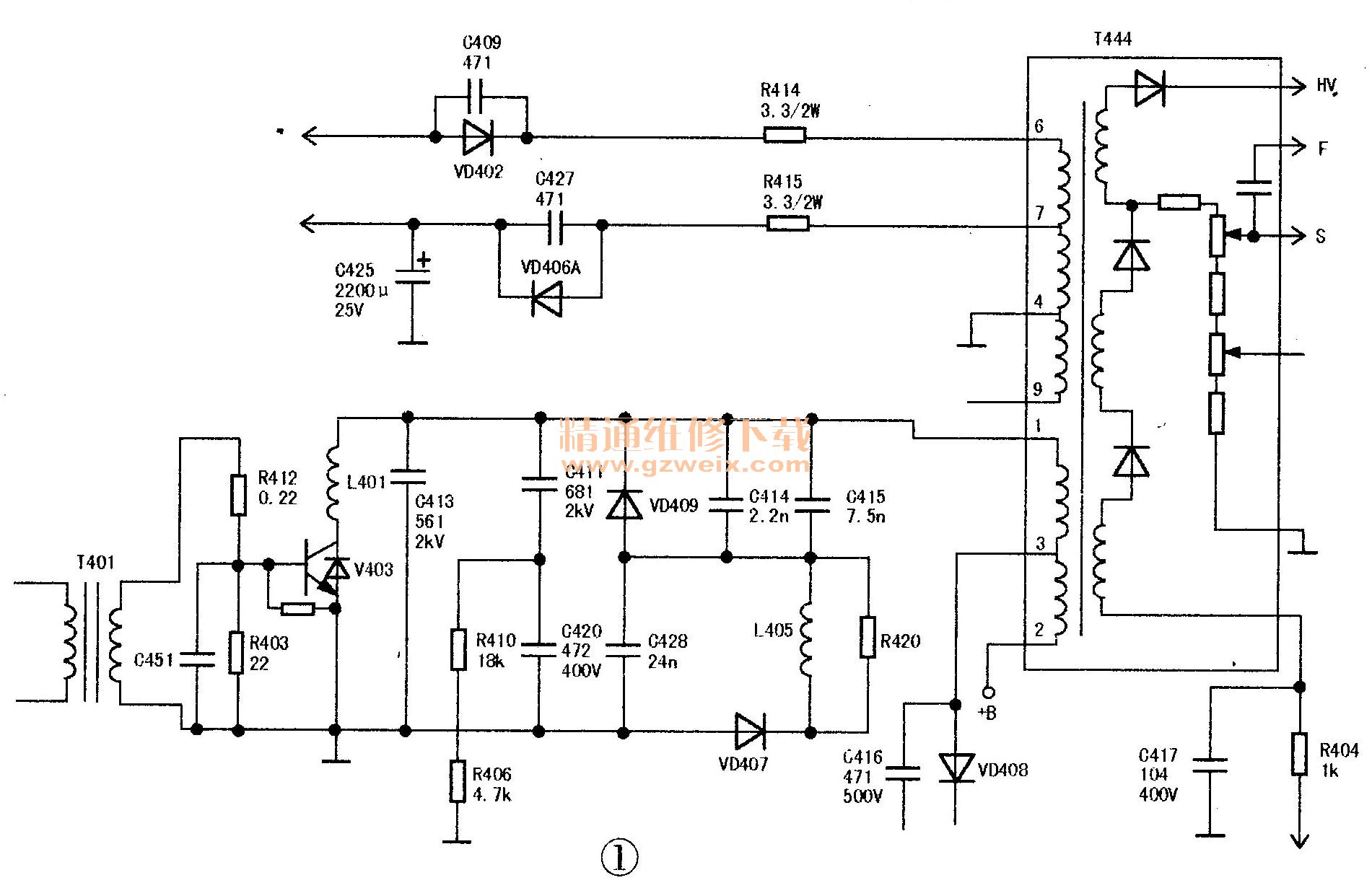

    打开电视机后盖，首先对电视机内部电路进行目测检查，发现行扫描电路上的逆程电容C411（681 ）、C413（561）已烧断，R410 （18kΩ）的焊盘也烧黑炭化了，根据维修经验，行扫描电路上一旦出现有元件烧坏，往往也会造成附近连片的元件损坏。为了不扩大故障范围，避免再次开机造成其他元件损坏，采用接入假负载的方法检查。断开开关电源＋B负载，在滤波电容C5两端并接一只60W的灯泡，开后灯泡发光正常，用500型万用测量＋B电源，测得＋130V电压常，说明开关电源工作正常；接下来重点检查行扫描电路，由于R410的焊盘已烧黑，拆下R410,测量阻值正常，可能是因为电流过大烧坏了逆程电容C411和C413，导致流过R410的电流也过大，焊盘才烧黑的，还好R410没烧坏；继续测量V402、 V403、VD407正常，而电阻R412 （0.22Ω） , R403 （22Ω），以及电容C420、C414、C415、C428均正常；最后测量限流电阻R414（3.3Ω）阻值已变成无穷大，整流二极管VD402正、反向电阻均为0Ω，已经击穿损坏。经过仔细测量，确认已没有其他元件损坏，更换C413 （561）、C411（681）、R414 （3.3Ω） 、VD402元件后开机，机器工作正常，故障排除。相关电路见图1。
