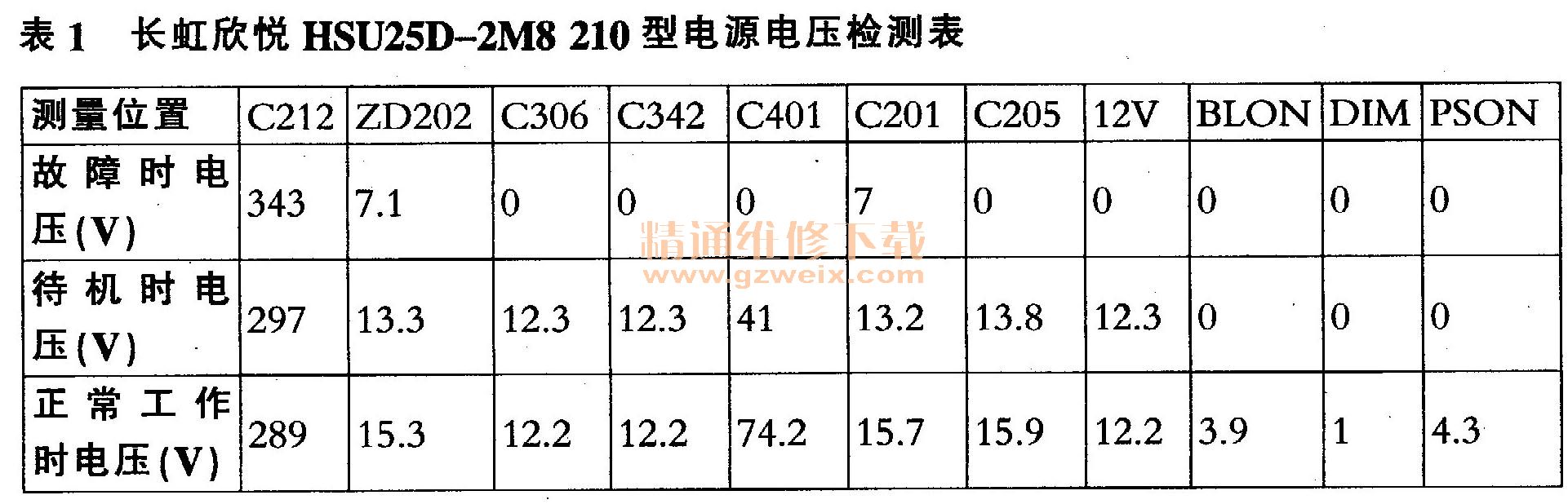

该机通电开机，电源指示灯不亮，按压面板所有按键，电视都无反应。测供电插板两孔间交流市电为240V，电源插头间正反向电阻都为973kΩ。交流接入插座CN101两脚间电压为214V; CN201的①脚STB（接白线），②脚BL-ADJ（接灰线），③脚BL-ON/OFF（接紫线），⑧脚12V（接红线），⑨脚12V（接棕线），⑩脚12V接黑线）与地间电压都为0V。电源部分有关元件两端电压如表1所示。
    全桥滤波电容C212两端直流电压为343V，且在电视机断电后长期保持不消失，说明该机电源未启动。彻底切断电源供电，放掉C212内存储的电能。认真观察，发现该机电源板标：CQC12001085838 E351718HSU25D -2M8210（长虹欣悦）；DCOUT PUT 12.3V2.5A;Diruer output 75.6v210mA*2，其中标有HSU25D-2MB 210便是此电源组件的编号，同时也说明此电源是供LED背光源的。用万用表二极管挡测电源板正面所有晶体管，都符合PN结单向导电性。没有击穿漏电和开路现象。用万用表电阻挡测R208的电阻为0.27Ω，R200、R218、R232的电阻值都为10Ω、R219的电阻为100kΩ，都和其色环显示的电阻值相符。试用PC817代换12V稳压电路中的光祸N202（PS2501 ），用TL431更换U302（TL431）后通电，电源仍不起振。彻底断电，放掉C212存电，用二极管挡继续普测电源板反面的所有晶体管，发现掉电保护电路中Q108和Q110两极间击穿，正反向电阻都为18Ω。无论怎样调整灯光亮度或者调节放大镜与Q108和Q110间的距离，始终看不清其表面上的印字，经多方求助得知，Q108为BAV99，可用两个1N4007串联代换：一个1N4007的正极焊接在R225和R229连接处，负极焊接在R223的非地端，另一个1N4007的正极焊接在R223的非地端，负极焊接在R218和D206正极的连接处；Q110为MMBT3906（PNP型三极管），可用A1015代换：基极接D208正极，发射极接D208负极，集电极接地。
    焊好后通电试机，电源输出12V端与地间电压为稳定的12.3V不变，电源各部分有关元件两端在待机和正常工作时电压如表1中所示。彻底断电，将主板和电源板连接固定好，接入卫视信号，通电试机，声像出现，色彩鲜艳，图像清晰。电视能准确执行遥控和键控指令，长时间收看无异常，故障彻底排除。

    注：液晶电源的故障率较高，为实现快速判定故障，平时收集电路图显得尤为重要。
