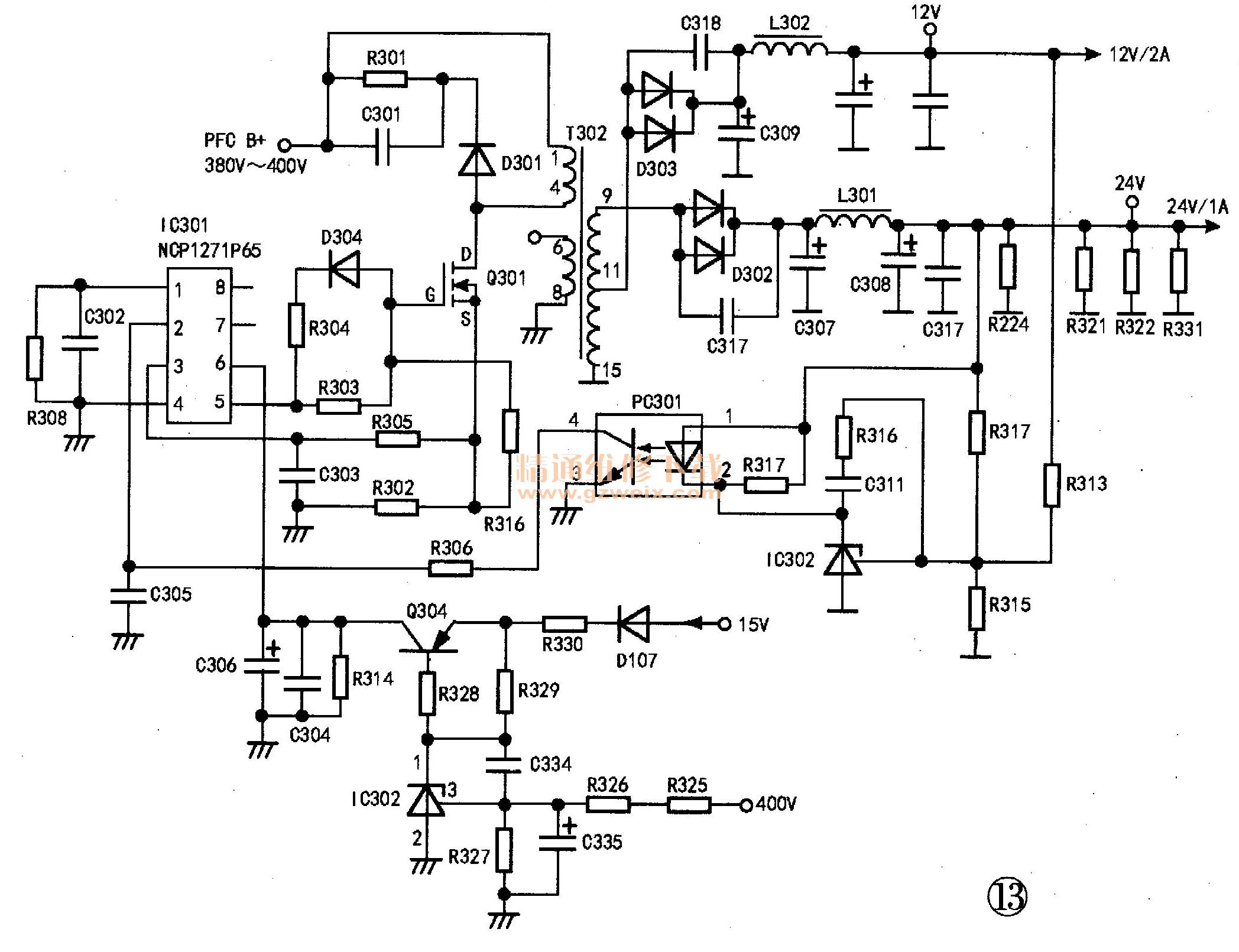

分析检修：由于指示灯亮，说明副电源已工作，故障应是开／待机控制电路或主电源异常所致。经查主电源不工作。该机采用电源高压二合一板（型号：5800-P42TLQ-0000/0020/0040 ），其主电源电路如图13所示。

    PFC电路输出的380V-400V电压经开关变压器T302的初级绕组加至开关管Q301的D极。同时，Q304集电极输出的14V受控电压经电容C304和C306滤波后，送到IC301（NCP1271P65）的⑥脚，为IC内部的振荡器、触发器等电路供电，振荡器产生65kHz振荡脉冲控制触发器等电路，然后输出开关管所需激励脉冲，通过驱动电路放大后从⑤脚输出。
    当⑤脚的激励脉冲为高电平时，Q301导通，在T302的初级绕组中产生上＋、下一的感应电动势，T302的次级绕组和自馈电绕组中产生下＋、上-的感应电动势，因整流二极管D302、D303反偏截止，能量存储在T302中；当⑤脚输出的脉冲为低电平时，Q301迅速截止，T302次级绕组产生的电动势经过整流滤波后，输出12V和24V两种直流电压。
    为保证输出电压的稳定，特设置了三端误差放大器IC302，并与PC301、IC301等元件组成稳压电路。当负载变轻时，主电源输出电压升高，C308两端电压升高，此电压经R318为PC301的①脚提供的电压也随之升高，同时经R313、R315取样所得电压超过2.5V，经IC302比较放大后，PC301的②脚电压下降，其①、②脚内部发光二极管因导通电流增大而发光加强，其③、④脚内部光敏管导通程度加深，IC302的②脚电压被拉低，经IC301内部的调制器处理后，⑤脚输出的激励脉冲占空比减小，Q301的导通时间缩短，主电源输出电压下降到设定值。当负载变重引起电源输出电压下降时，稳压控制过程与上述相反。
  首先测量IC301的⑥脚供电电压，发现只有4V; D 107正极电压为15V，正常。检查IC301的⑥脚外围元件，发现电容C306已无容量，换上一只10μF/50V电容后，主电源恢复正常，故障排除。
