创维9R15机芯液晶彩电有时开机很慢,约需2min才能开起来
来源:家电维修  作者:佚名  2016-09-16 08:17:53

    一台创维9R15机芯液晶彩电有时开机很慢,约需2min才能开起来,有时不开机。从打印信息看,有时前面很长时间没有打印信息。
    分析检修:从故障现象分析,怀疑该机电源供电时序不对。正常AC开机时,ST3V3先建立,约12ms后CORE-1.2V建立,接着是DDR1.5V建立,最后是CPU-RESET电压,如图6所示。

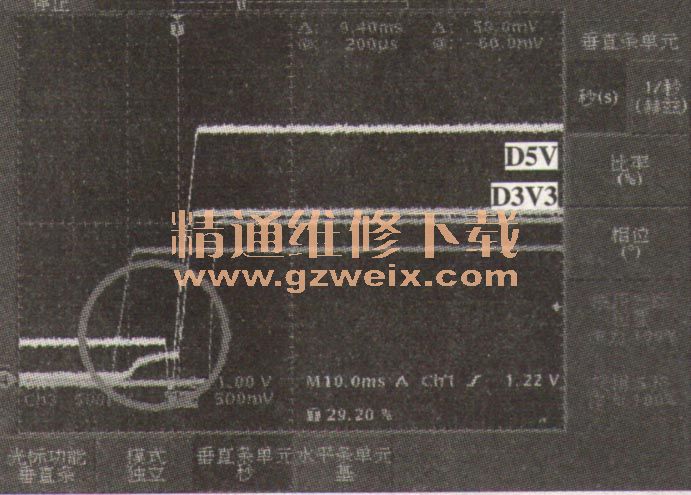

    实测CORE电压1.2V与DDR 1.5V间时间只有6ms,明显不对,因为DDR1.5V上电时序受D3V3供电影响。D5V、D3V3电压刚开机时有一个28ms建立期间,随后又降了下去,如图7所示。正常开机D5V没有升到2.4V再降下来的过程,D3V3电压有约8ms的建立过程,如图8所示。

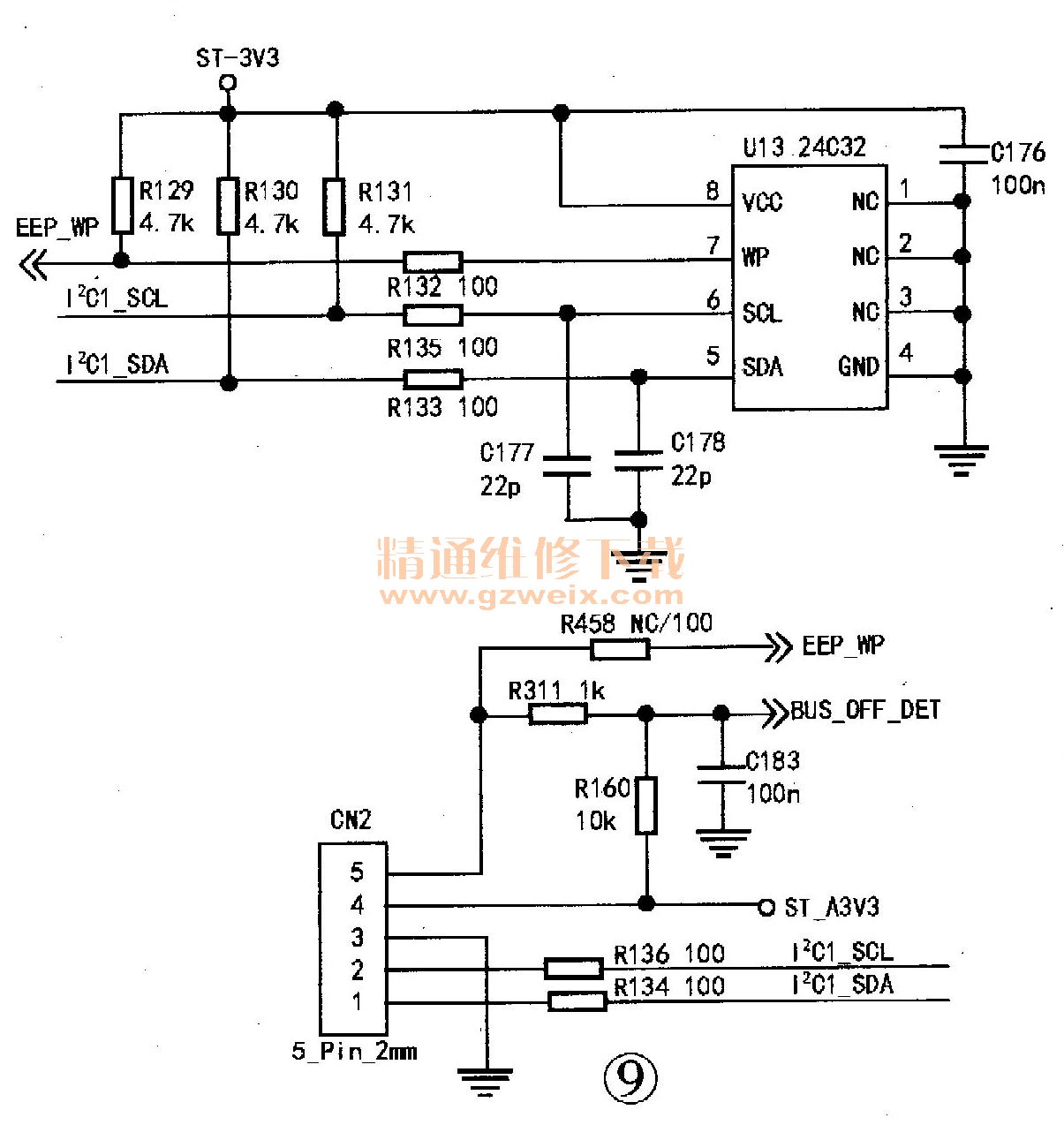

    断开FB 12后,供电时序正常,怀疑是A3V3供电出问题。检查该电路供电的相关电路,发现存储器U13 (24C32)的⑧脚铜箔曾断,用跳线接时将⑧脚与BUS_ OFF-ET附目连在了一起,如图9所示。断开该连线,连接好U13的诬脚外铜箔试机,故障排除。
