一、信号处理供电控制系统

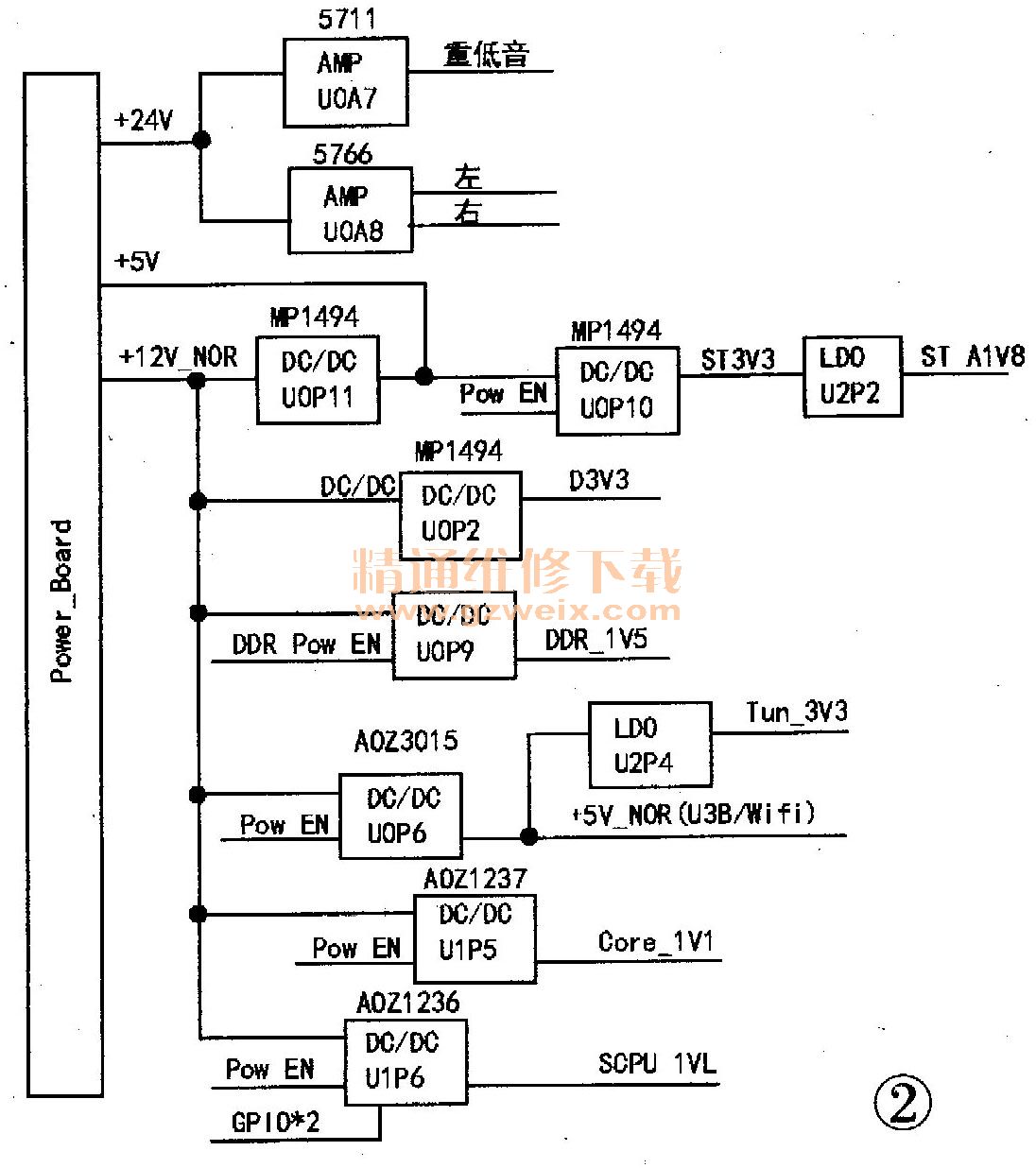

    创维9R57机芯彩电的主板结构框图如图1所示。创维9R57机芯信号处理电路的供电系统如图2所示。



    电源板送＋5V STB供电给主板，+5V STB经U1P0得到＋3.3V STB，给CPU供电。CPU正常工作后，电源板得到PWR-ON/OFF开机信号，电源板输出＋24V-NOR、 +12V-NOR供电。+12V NOR经UOP2稳压得到ST_A3V3电压，一路给U20中的CPU供电，第二路经过QOP2和QOP3控制产生D3V3 （POWER EN信号控制D3V3），第三路经U2P2一转换得到ST_A 1V8，然后经QOP6、 QOP7控制产生DlV8（POWER EN信号控制DIV8的通断）o + 12V NOR一路经UOP6稳压得到＋5V_NOR电压，经U2P4转换得到Tun_3V3，为高频头供电；另一路经UOP9稳压得到DDR1V5电压，为DDR供电；第三路经U1P5稳压得到Core＿1V1电压，为主芯片内核供电。24V给数字音频功放U0A7、 U0A8供电。
    U0P8输出电压若超过5.4V，可能会烧坏硬盘。U09P、UlP6输出电压偏高或偏低会导致死机、花屏等故障。U2P4输出电压异常会导致无法搜台。
    U20Z （RTD2999）为主芯片UD 1 -UD4（H5TQ6G63CFR -TEC）．为DDR3 -2133MHzSDRAM；UOM4（THGBMFG7CILBAIL）为EMMC存储芯片（16GBytesCC FLASH用于存储启动程序）;UOM2（FM24C128A）为EEPROM程序存储器。
    1. STB_3V3供电稳压电路

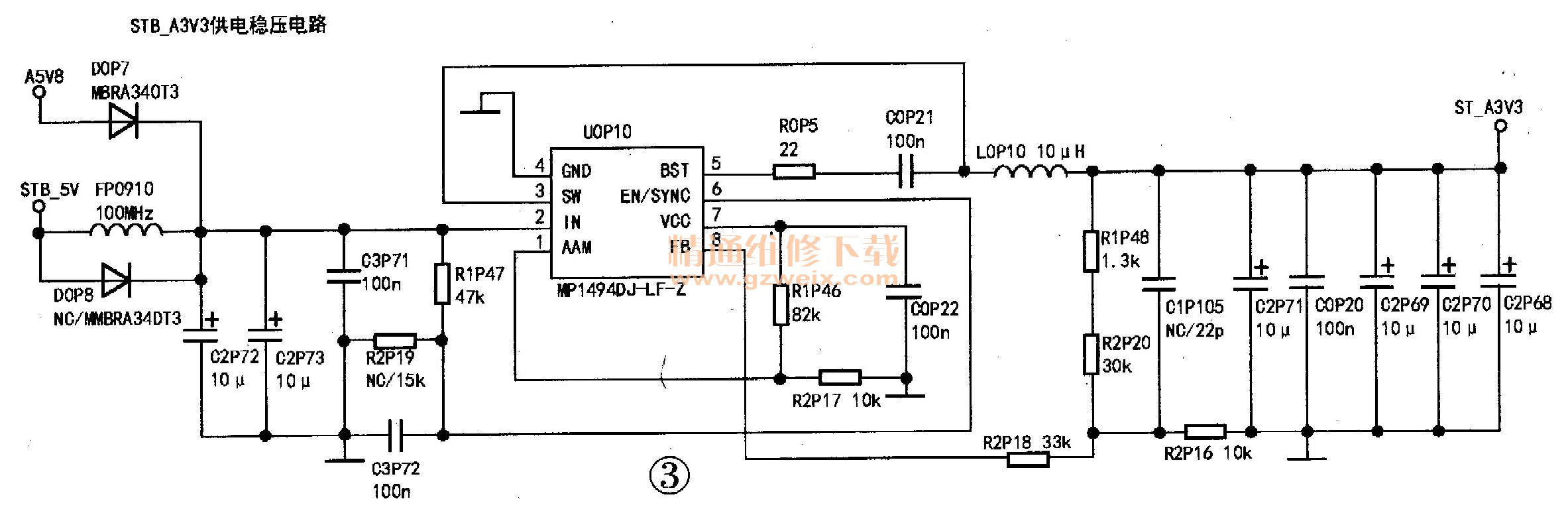

    副电源电路送来的STB＿ 5V供电经稳压电路UOP10（MP1494D-LF-Z）稳压，得到STB A3V3供电，如图3所示，给U20（RTD2999）中的待机CPU供电。
