一台长虹3D51 C2280等离子彩电，通电后指示灯不亮，遥控及面板按键均无反应。
    拆开后盖，通电，测量电源板上插座CN802上的5Vstb（待机电源）电压在0V～1.6V之IBS波动，Ps-ON信号电压在0V～3.5V之间波动，同时逻辑板上的指示灯闪烁，判断电源板有问题。拆下电源板进行检修。
    该机电源板型号是R -HS280BX -5HF01（XR720.241 V 1.9）、U401为PFC控制芯片，型号为SC2102 ；U501型号是NCP1393B（主要产生VANS高电压）；副电源芯片是U201（NCP 1271 A）。8位AVR单片机U901（ATTINY40-SU）用于检测、控制各电压启／停、保护等。

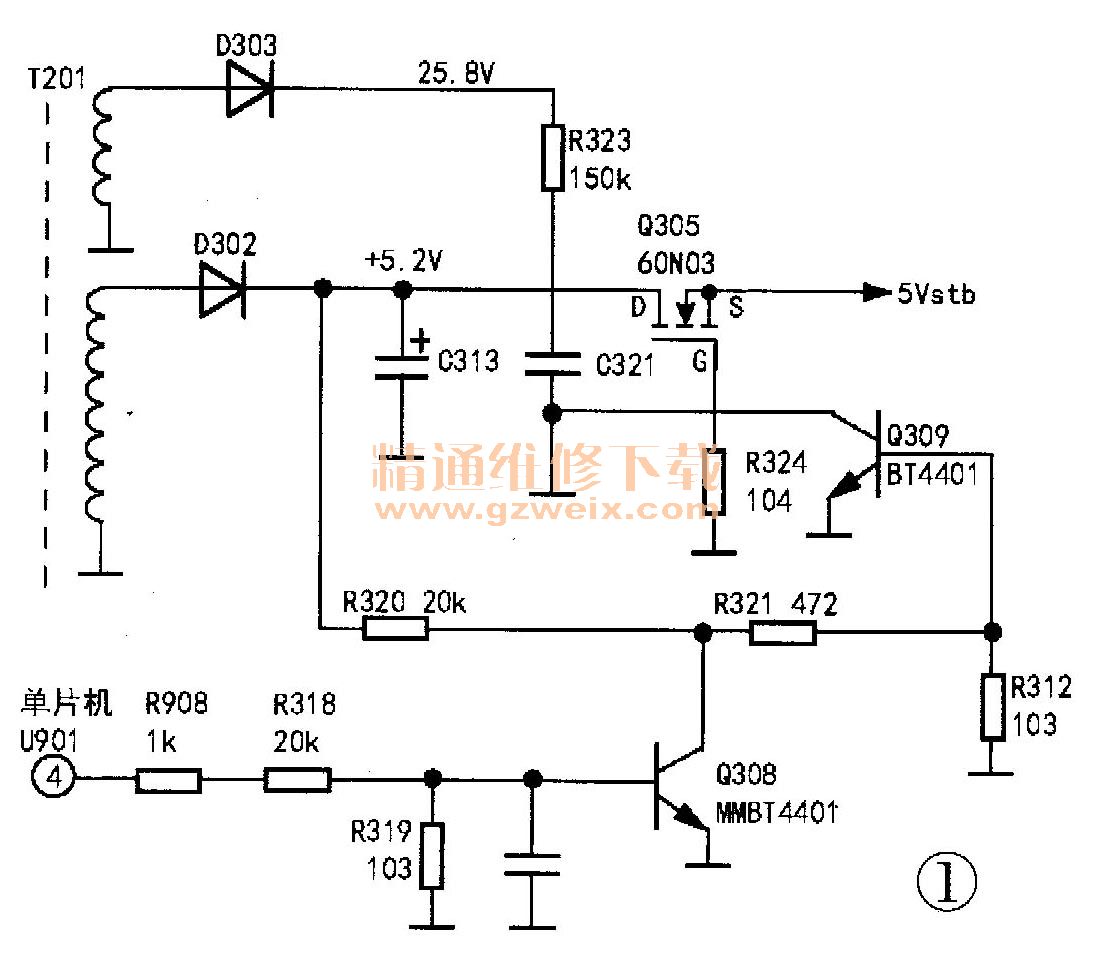

    该机副电源次级电路如图2所示。测量二极管D303正端电压为25.8V，电容C313两端电压为＋5.2V，这说明副电源基本正常。＋5.2V电压经Q305（60NO3）开／关控制输出5Vstb电压。上电测得Q305的G极电压在0V～3.2V之间波动。为区分故障范围，取下Q309（丝印号为2X）后通电，5Vstb电压正常。测量拆下的Q309，发现其c、e极正、反向均有12kΩ的电阻，说明Q309确已损坏，换新后实测5Vstb电压为＋5V、PS-ON信号电压为4.6V。装上电源板试机，故障排除。
