长虹3D3982000iC型液晶彩电开机后背光时亮时不亮
来源:家电维修  作者:佚名  2018-05-19 07:30:29

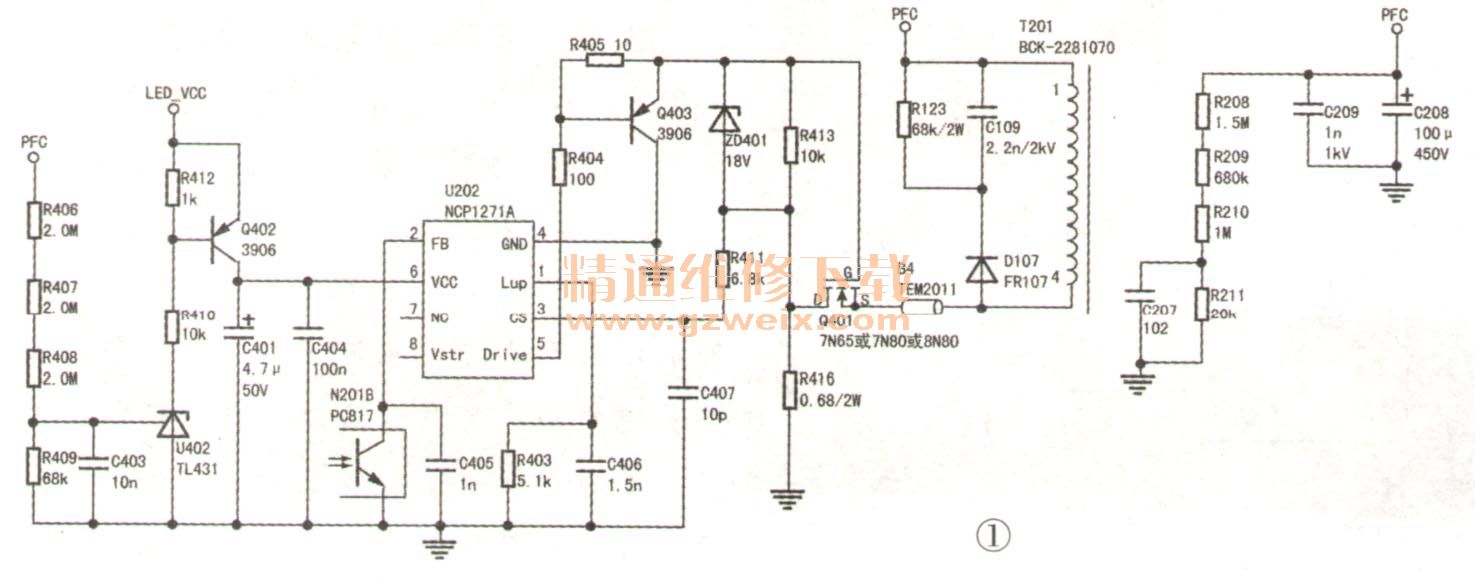

分析检修:该机属于LM381S机芯,电源板编号为HSM35D -1 MA 400,背光控制IC为NCP1271A(U202),如图1所示。

    U202⑥脚供电三极管Q402受PFC电压控制,PFC电压经R406~R409分压,当分压所得电压超过2.5V时,U402导通,Q402因b极电压低于e极而导通,U202⑥脚得电工作。上电测得U202⑥脚电压不稳定,同时测得PFC电压为362V(偏低)。于是检查PFC稳压电路,拆下R208~R211,清除电阻下方的粘胶后试机,故障依旧。继续检查,发现C207对地阻值异常,更换C207后试机,故障排除。

    实例二:
    分析检修:检测上例所述电压均正常,怀疑灯串软击穿引起灯串短路保护电路启动。该机灯串保护及灯电流恒定控制电路如图2所示。Q412 G极所接ZD403、ZD405等元件组成灯串短路保护电路。当灯串短路时,灯串LED一极电压上升,即LED - SLP电压瞬间上升,ZD403、ZD405击穿,Q412饱和导通,Q411因G极电压为低电平而截止,灯串不发光,以防止电源芯片和其他灯珠过流损坏。检查Q412及其外围元件,均正常,怀疑屏内灯珠有问题。拆开屏检查,发现灯串间连接的插座虚焊。补焊后试机,故障排除。
