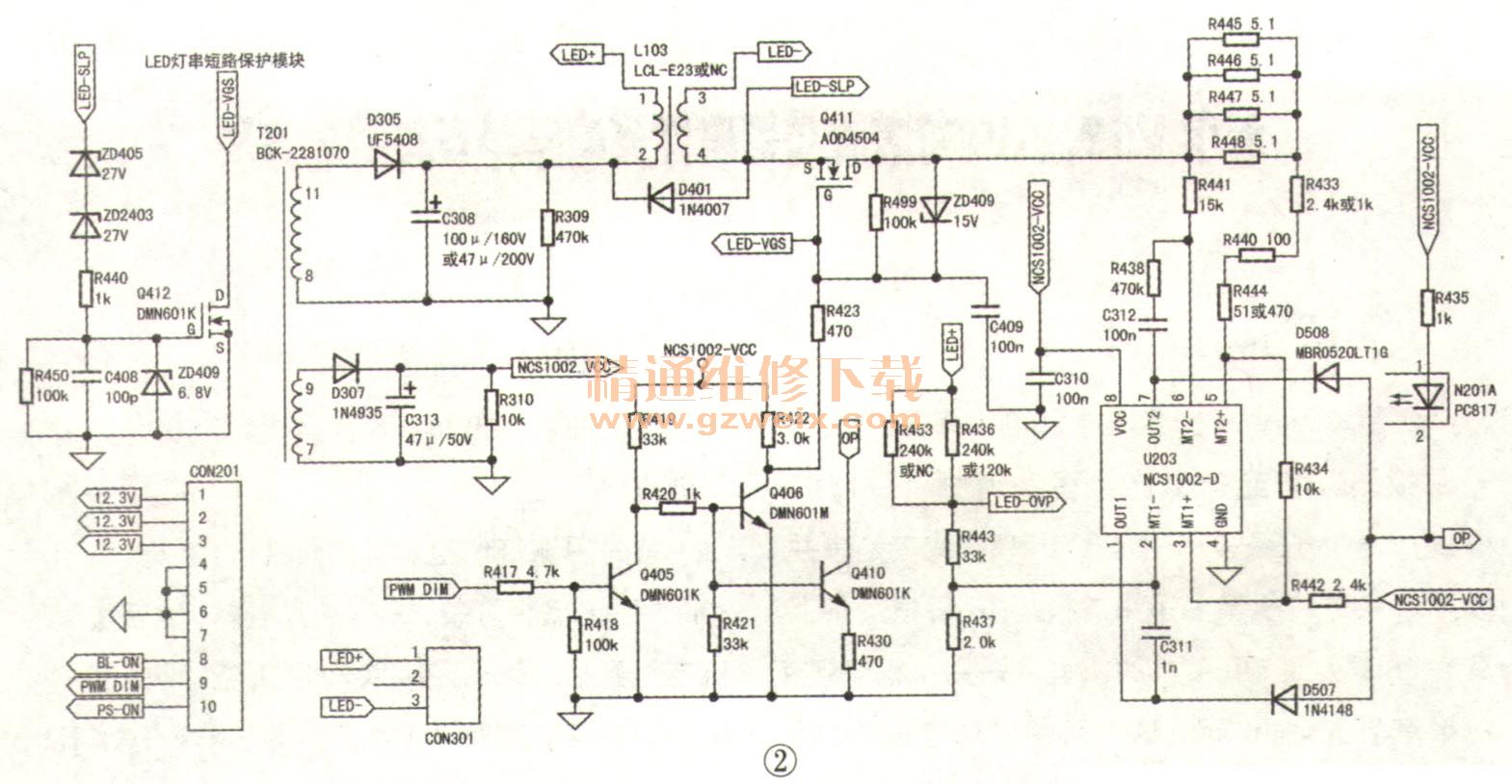

分析检修：测U202⑥脚电压不稳定，将U402（2）、③脚短接（参见图1）、⑥脚电压仍不稳定。⑥脚供电来自主电源（控制芯片为NCP1251）T101第二绕组整流产生的VCC电压。检修时发现，接通电源不能二次开机，主电源输出的12.3V电压（测试点为插座CN201的①～③脚，参见图2）稳定；二次开机后，PFC电压在300V与385V之间跳变，CON201①～③脚的12.3V也不稳定。在CON201①～③脚与⑧～⑩脚间跨接一只470kΩ电阻，测量CON301①脚（LED +）电压背光正常时为140V，背光不亮时为0V，怀疑主电源处于过压保护临界状态。



    背灯供电及92.3V供电过压检测电路如图3所示。监测D207、D205正端电压，发现D207正端电压高于0.6V，这说明灯串供电有过压现象。过高的LED＋电压击穿了ZD406、ZD408，使Q408饱和导通，在光祸N102的作用下，NCP1251进入保护状态，从而引起主电源、PFC电路及背光电路停止工作。检查图2中的R436、R437、R443等元件，均正常。继续检查，发现供电插座CON201插头虚接，重新插入后试机，故障排除。
