分析检修：测量开关电源输出的12V和35V电压均正常，且纹波不大，说明开关电源正常。

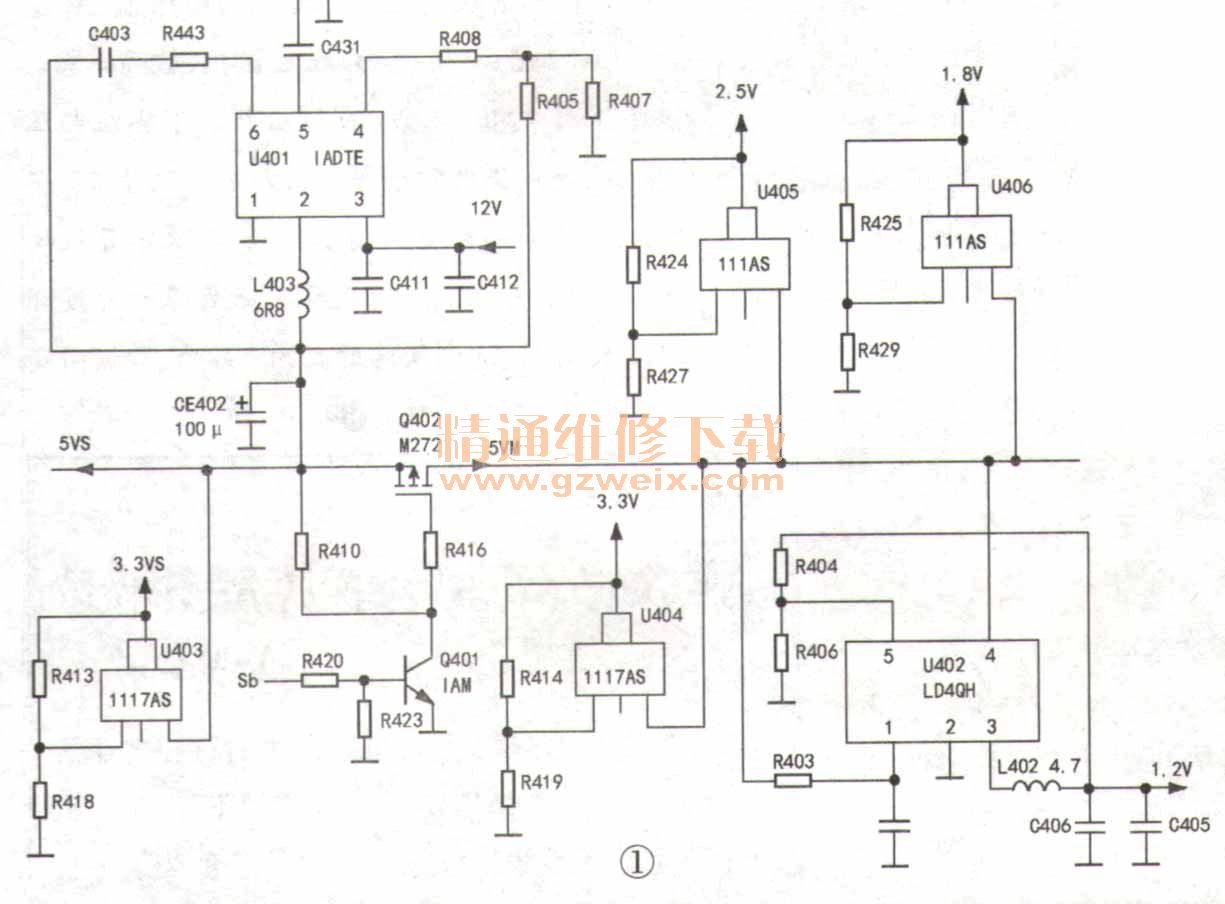

    该机使用三合一板。上电后开关电源就输出12V和35V电压，其中12V电压用来形成待机5VS、3.3VS和5V、3.3V、2.5V、1.8V、1.2V电压，同时为伴音功放电路供电；35V则为背光电路供电，背光亮时该电压下降为32Vo 12V电压经U401产生待机5Vsb、如图1所示。5Vsb经U403产生待机3.3Vsb。主芯片通过控制P沟道场效应管Q402导通与否来实现开／待机控制。开机时，主芯片输出高电平，Sb端电压为3.2V、 Q401饱和导通，Q402因栅极电压约为0V而导通，输出5VM电压，随即产生3.3V、2.5V、1.8V、1.2V电压。待机时，Sb端电压为0V、 Q401、 Q402截止。每次交流上电，在主芯片内的CPU完成时钟振荡、复位后，主芯片就输出3.2V电压到Sb端子，持续约5s。系统在这5s内完成对有关电路的检测。检测完成后，主芯片输出0V电压到Sb端子，电视处于待机状态。

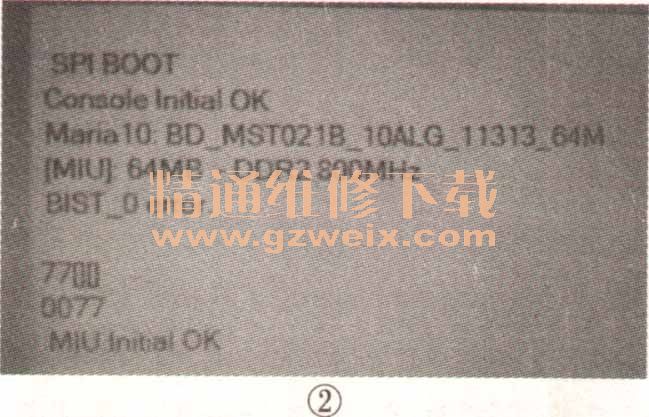

    为了判断故障范围，决定先查看开机打印信息。连接好电脑、RT809F编程器和电视机，点击“串口打印”，此时编程器指示灯闪，表示可以用了。给电视交流通电，出现了开机打印信息，如图2所示。

    第5行“BIST O error”说明DDR存储器工作异常。在该机三合一板上并没有找到DDR存储器，说明DDR存储器集成在主芯片内部，但DDR存储器的供电是必须有的。首先查DDR存储器供电，测得U405输出的2.5V正常，但U406输出的1.8V很低。测量U406的③脚供电为5.1V，正常；1.8V滤波电容C430、 C517、 C515均正常；U406的①脚外接分压取样电阻R425 、 R429也无异常，怀疑U406损坏。将其换新后故障排除。
    小结：常态下的1.8V供电低，导致主芯片内DDR存储器工作不正常。在交流通电时，系统检测到此处就无法继续检测下去，无法完成整机检测，此时主芯片输出的3.2V开机电平并不是真正意义上的开机电平，实质是检测阶段的暂时开机电平（正常时，也就出现约5s，检测完毕就变成0V电平），由于DDR的1.8V供电低，导致检测无法完成，所以主芯片无法使3.2V开机电平变回0V关机电平，因此3.2V电压就一直出现在Sb端子，不能返回待机状态，因而出现了Sb端子为3.2V高电平的死机状态，所以背光不亮，也没有声音。
