一台乐华32L20型LED液晶电视，上电后电源指示灯亮，二次开机没有任何反应。
    电源指示灯亮，说明开关电源基本正常。该机采用三合一主板，即开关电源、信号处理、背光驱动电路都在主板上。该机无副电源，开关电源输出12V和35V（背光供电）两种电压，且接通220V交流市电后就有输出。
    上电后测得12V和35V电压均正常，说明开关电源正常。二次开机，电源指示灯不闪烁（正常时指示灯应闪几下后熄灭），说明控制系统有问题。首先检查相关DC-DC转换电路，如图1所示。开关电源输出的12V电压经U401及其外围电路转换为5Vs待机电压，再由U403稳压产生3.3Vs待机电压，供给主芯片内的CPU、面板按键、遥控接收电路。

    5VM电压受开／待机管Q402控制。待机时，主芯片输出0V低电平，则Q401截止，P沟道场效应管Q402因栅极、源极电压均为5V而截止，无5VM电压输出。二次开机后，主芯片输出3.2V高电平，则Q401饱和导通，Q402因栅极电压低于源极电压而导通，输出5VM电压。5VM电压一路经U404产生3.3V电压，第二路经U405产生2.5V电压，第三路经U406产生1.8V电压，第四路经U402转换产生1.2V电压，这些电压均供给主芯片。
      通电测量，待机时，5Vs、3.3Vs电压均正常，但5VM端子处有5V电压，明显异常，因为5VM电压只有在二次开机后才出现。测场1. 2V效应管Q402、三极管Q401等元件均正常，最后发现此现象系主芯片一直输出3.2V的高电平给Q401所致，说明控制系统有问题。继续查供电，发现3.3V、2.5V、1.8V均正常，但1.2V输出端的电压为0V。

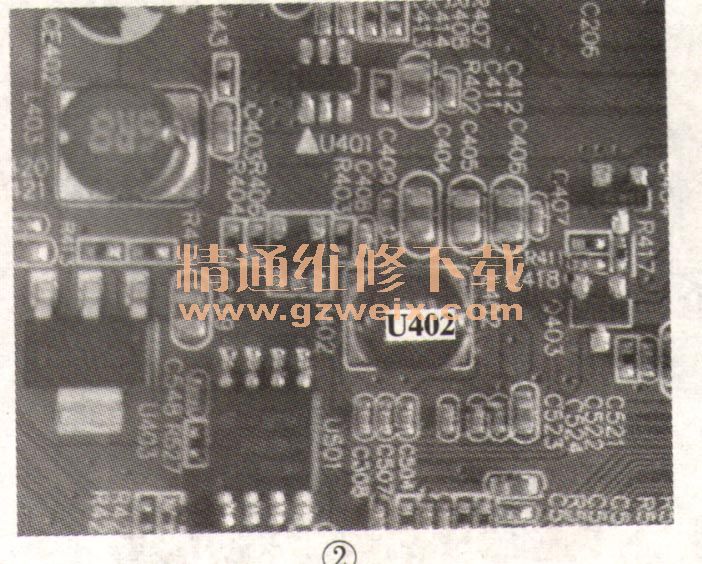

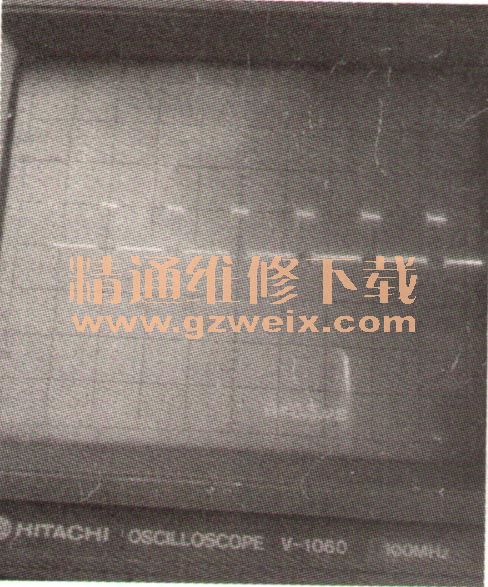

    1.2V为主芯片内核供电，它不正常，系统肯定无法正常工作。1.2V电压变换电路以U402（LD4QH）为核心，如图2所示。测U402的④脚输入端电压为5.1V（正常），⑤脚反馈端电压为0V（正常时0.6V左右），③脚的直流电压为5V（正常时为 1.2V）。用示波器测量，发现U402的③脚无脉冲波形。检查U402的③脚外围电路，发现电感L402一只引脚已断。刮去漆包线的漆皮，上锡后焊好引脚，通电试机，1.2V输出电压正常，按面板上的开／待机键，电源指示灯闪了几下后屏亮，输入信号，一切正常，故障排除。此时测得U402的③脚波形如图3所示，周期为Up（即频率为1.25MHz），幅度为5.3Vp-p，正半周为4V，负半周为1.3V。内部的续流二极管对负半周1.3V电压整流，在L402的另一端（即1.2V端子上）产生1.2V直流电压。



小结：本故障原因是无1.2V内核供电，系统不能正常工作，导致二次不开机。
