分析检修:测量主板各DC-DC块输出电压正常,时钟振荡晶体YM1(24MHz)正常。查看开机打印信息,无显示。测量开/待机控制管QP2基极电压无变化,判定控制系统未工作。

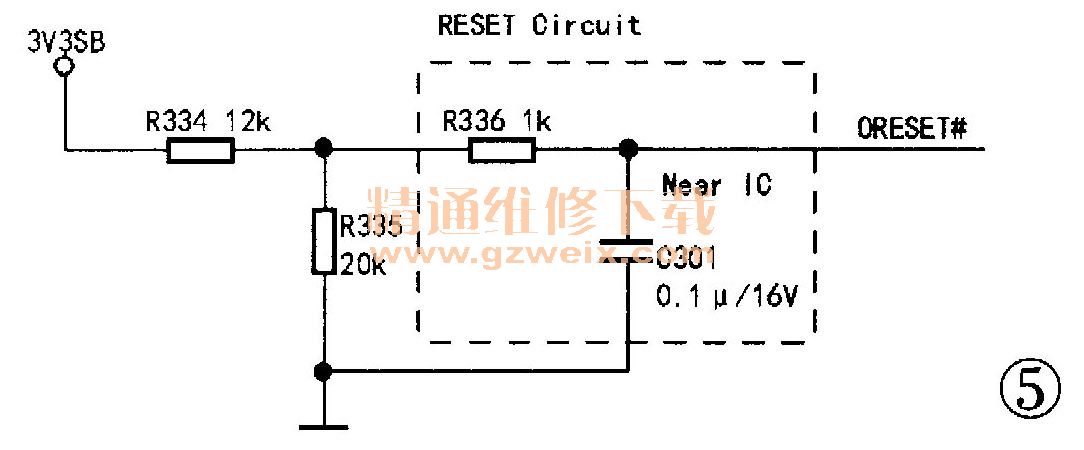

此机复位电路集成在主芯片内,仅在主芯片外设置供电电路,如图5所示。检查这部分电路,发现电阻R336虚焊,补焊R336后试机,故障排除。
