创维40E 19HM型液晶电视,电源指示灯亮,有伴音、无图像、无光栅
来源:家电维修  作者:佚名  2017-12-27 08:41:13

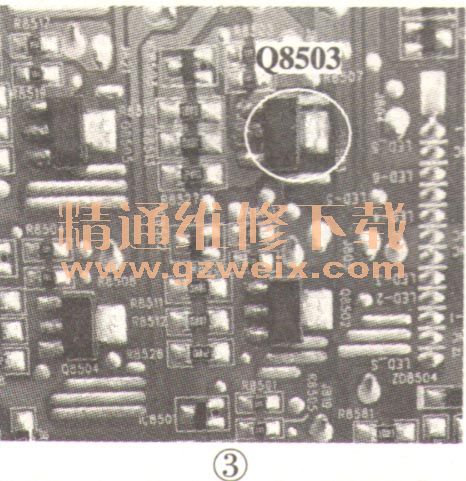

    分析检修:拆开机壳,发现电源二合一板(板号715G5023-P01-000-003M)上LED恒流控制功率管Q8503(P0320AL)的铜箔有过热现象。用万用表电阻挡检测,Q8503已击穿(见图3),其他功率管Q8501、Q8502、Q8504、Q8505均正常。更换Q8503后试机,故障排除。
