长虹LED24B1000C型液晶电视不开机故障检修
来源:家电维修  作者:佚名  2018-01-14 09:27:26



   一台长虹LED24B 1000C型液晶电视,上电后电源指示灯不亮,不开机。

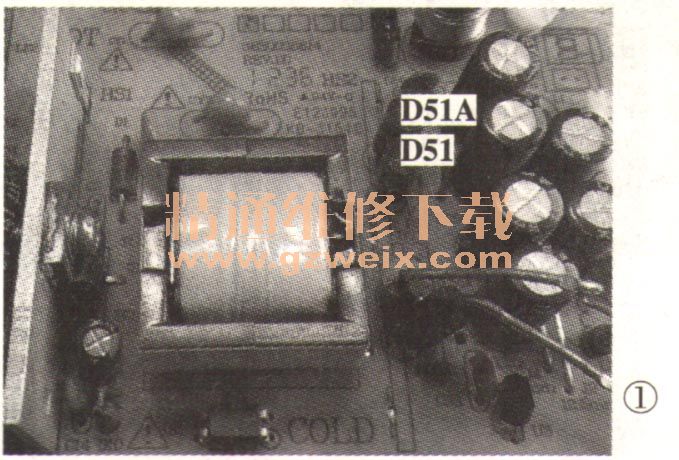

    拆开机壳,目测电源二合一板(型号:AY034D-2MF11 REV.10)上无异常损坏的元件,拆下电源二合一板检查,保险丝F1(3.15A/250V)正常,整流二极管D1-D4也正常。通电后测得主滤波电容EC10两端电压为290V(正常),但5V、12V输出电压均为0V。断电后检测开关变压器次级整流滤波电路,发现12V整流二极管 D51、D51A(SR560)均已击穿短路,如图1所示。换用B20100G型二极管后通电,5V、12V输出电压均正常。断电,将电源二合一板装回电视机,恢复各插座接线,通电试机,电源指示灯亮,按下“待机”键,光栅出现,输入视频信号,图像、伴音均正常,故障排除。
