一台施耐德ATV58HD 12N4型变频器，通电开机后，面板红色指示灯长亮。
    查阅其配套的使用手册得知，此现象表明变频器内部有故障。拆开外壳，目测3只1/4W的220Ω电阻已烧坏。因变频器采用多层电路板，于是小心地更换了这3只电阻，如图1所示。

    通电试机，“啪”的一声3只电阻再次烧坏。顺着电路板检查，发现这3只电阻位于三相市电输入端，与3只二极管（型号是SK1/16，反向耐压1600V额定载流3A）相连，用万用表检测这3只二极管，均已击穿。因手头没有同型号的二极管，于是用两只1N5408二极管（反向耐压1000V 、额定载流3A），串联代替，如图2所示。

    再次通电，测量三相整流器整流后的高压560V正常，其余的控制电路使用的高压为560V 、正常，其余的控制电路使用的低压也正常。560V高压主电路的通／断受控于一个12V直流接触器，见图3。但这个接触器在通电后立即断开，红灯再次亮起。接上变频器配套的VW3a58101显示模块，显示“PHF”（资料中提示其意义是变频器供电电源不正确或熔断器熔断），再次检查更换的二极管的输入端电路，其中A、C两相间电压为400V，但A、B相或者B、C相间电压均为0V。检查后发现，新换的220Ω，0.25W电阻的引脚铜箔断线。

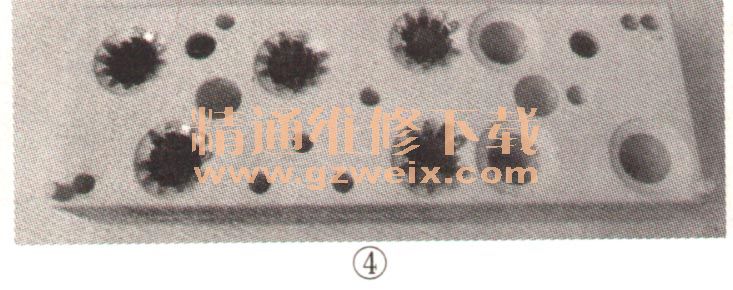

    用导线连接好损坏的敷铜，固定住所有电路板和连接线（但并未上紧所有固定螺丝），再次通电，此时12V直流接触器可以保持通电接通状态，显示屏上不再显示故障代码“PHF”，而显示“O-HF”（散热器温度过高）。再次拆机检测，并未发现温度传感元件。在翻看电路板时，发现三相整流器的边角上有两个带弹性的引脚，如图4所示，测量两引脚间的阻值约为1kΩ，这两个引脚所接的是不是就是温度传感器？会不会是这两个引脚虚接导致误报温度过高？固定好所有电路板和模块，再次通电试机，红色指示灯熄灭，故障不再出现。松开固定螺丝，用塑料薄膜隔开引脚与电路板的连接通电，故障码“OHF”复现，说明这两个引脚确实是温度传感器的输入端。重新紧固好所有的器件接上三相电机带载测试，一切正常。
