创维32E500E型液晶电视,绿灯亮,不开机
来源:家电维修  作者:佚名  2018-06-16 08:37:22



    分析检修:拆机检查,发现Flash存储器UM1(25Q64)有焊过痕迹。询问得知,该机已检修过,上次维修人员怀疑数据有问题,将UM1取下写入数据,但上机后故障依旧,最后判定要换主板,报价三百五十元,机主嫌贵,转到我处。
    上电,测5VS、12V等电压均正常,纹波不大。这时突然背光亮起来,出现创维开机画面,一会儿后背光熄灭。以为接触不良,但无论怎样振动,均不能开机。
    分析认为:偶尔能开机说明数据异常的可能性小,硬件问题可能性大。先查主板上的DC -DC转换电路,发现U24(LD 1117ADJ)③脚输入电压5.1V稳定,纹波也不大;②脚输出电压为3.2V,且微微波动;①脚电压为2.1V且波动。检查U24外围电路,如图1所示,测量分压电阻R347、R348均正常,判断U24不良。

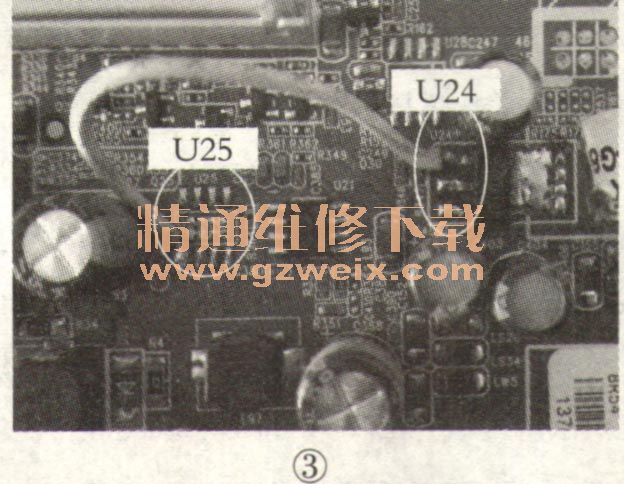

    由于手头没有型号为LD 1117ADJ的稳压块,于是从废主板上取下一只3.3V稳压块SE8177T33装上,并用一根导线将①脚与地连接,电路如图2所示,实物如图3所示。通电试机,故障排除。
