海信32K1800型液晶电视上电后电源指示灯不亮,不开机
来源:家电维修  作者:佚名  2018-06-16 08:39:56

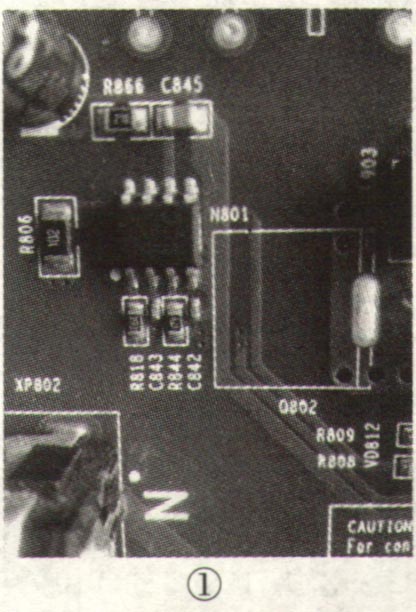

    分析检修:拆机目测,三合一主板(板号:RSAG7. 820 . 6662 / ROH)上无明显损坏的元件,测保险丝F801(4A / 250V)已熔断,开关管V801(B7S65)击穿。更换上述损坏的元件后通电,测主滤波电容C805(82μF / 450V)引脚上电压为300V(正常),但电源次级无12V和背光电压(70V)输出,说明开关电源电路未工作。测电源集成块N801(OZ5317GN)的供电端⑧脚电压为0V。断电后测N801⑧脚外接元件及整流二极管VD804、VD810(均为FR107)正常,贴片电阻R806阻值也正常,但N801⑧脚对地短路(见图1),判断N801损坏。将N801换新。通电试机,图像、声音均正常,故障排除。
