鉴于此，下一步检修改变了方向，选定电源次级电路作为突破口，以25W灯泡作为假负载试机（避开了此“克隆”版A3电源不能接60W灯泡作为假负载检修之隐患）。经过一段时间的试机观察，终于发现负载灯泡有亮度闪烁且不稳定现象。与此同时，观察到+B电压在130～90V之间大幅摆动，偶尔还出现有待机现象，即待机指示灯点亮。难道是开／待机控制电路出了故障？进而检查，发现+B电压偏低不稳时，CPU的⑦脚（开／待机端）始终为开机状态的低电平；当+B电压过低（低于90V以下）时，才转为待机状态的高电平。这里+B电压偏低不稳，显然与CPU待机控制无关。相反，CPU出现的待机状态，则是由于+B电压过低引发的。
　　

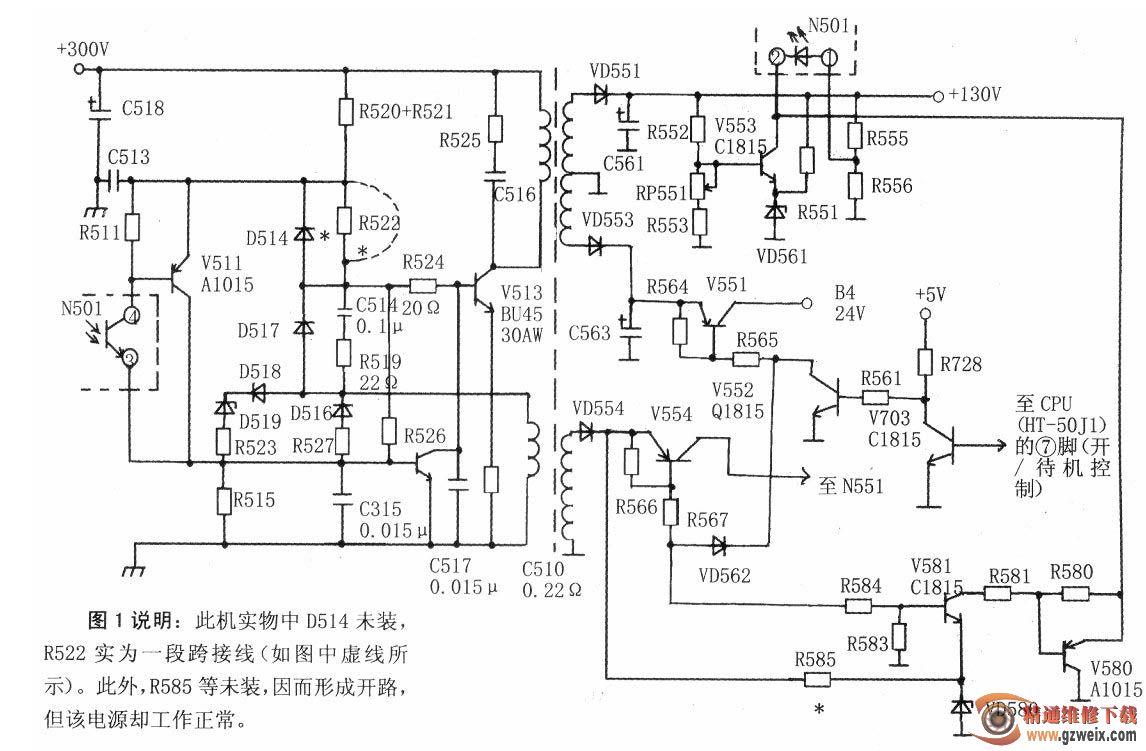

　　于是，转而怀疑稳压电路存在隐性故障（如某元件性能不良），但在故障发生时却检测到取样放大管V553e板电压始终正常，说明稳压二极管VD561是正常的。试代换V553或RP551后试机，故障依旧。因无此机电路图，只好依从V553的C极电路顺藤摸瓜，查找到V580与V581两只三极管，拆下检查无异常。为了防止检测有误而出现误判，索性将此两三极管更换，然后试机5小时左右，未见故障再出现，说明故障已排除、
