检修冠捷(AOC)15英寸显示器开机后黑屏故障
来源:本站整理  作者:佚名  2012-04-18 08:28:35

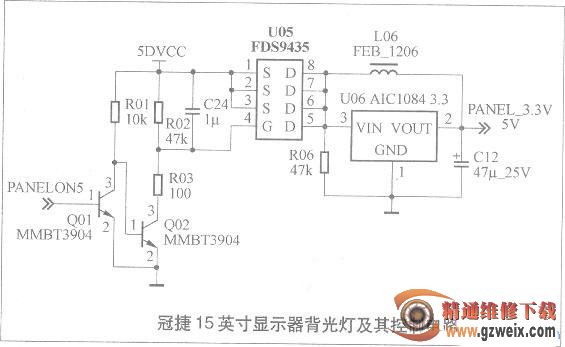

根据故障现象,结合有隐约显示这个重要线索,认为该故障为背光灯未被点亮所致,应重点检查背光灯及其控制电路,有关电路见下图。首先测量U06的3脚和2脚,都没有电压。根据控制原理,测量Q01的b极,为高电平,不正常(正常应为低电平)。检查Q01良好,沿着控制路径检查到CPU(U08)的17脚,也为高电平。检查17脚外围电路无故障,判断开机程序紊乱或者CPU的17脚内部电路局部损坏。重写数据无效,更换新的CPU(型号为MTV512MV)后,故障排除。

关键词:电平 电路 电压
