康佳T2506 彩色电视机关机后,屏幕中间有彩条且很长时间才消失
来源:本站整理  作者:佚名  2012-06-22 07:30:02



故障现象:关机后,屏幕中间有宽度约为 33 mm 的彩条,很长时间才消失。

故障分析:该故障属于显像管工艺有问题,与关机消亮点电路无关。因关机消亮点电路出现问题,是在关机后,显像管屏幕中间出现亮点且久久不消失。

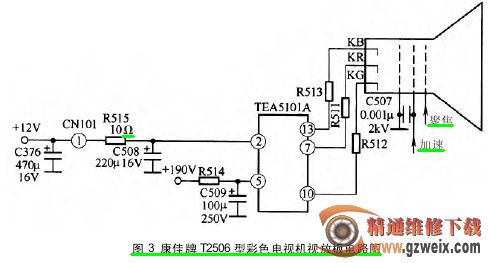

检修:该机视放板电路如图 3 所示。更换 +12 V 滤波电解电容 C376,并增大视放板 +190 V 电源端滤波电容 C509 和加速极滤波电容 C507 的容量,增大的容量通过试验确定。



检修提示:本机采用的处理方法,旨在通过增大电源滤波电容容量,使关机时亮度通道工作电压、视放板供电电源、加速极电压保持时间长些,以便于关机瞬间及其后较短的时间内亮度通道和视放板电路均保持导通状态,加速极电压下降速度放慢,以加快阴极残余电子发射,消除关机后的彩条。
