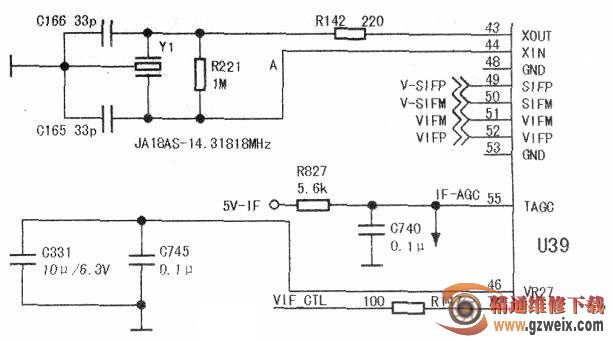

此机接收AV图声均正常，TV无图像，说明TV通道有故障。检查调谐器两路供电5V-IF和33V正常，测两l路总线和AGC电压也正常，查预中放电路静态直流电l平也正常，而图像声表面滤波器一般只引起图弱，不会导致无图，故TV无图应在U39组成的电路中见下图。

　　U39主芯片与TV图像处理相关单元电路有三路供电：

　　分别是U39的(45)脚AVDD-MPLL、(47)脚AVDD-RXS、(54)脚AVDD-RXV，除此外就是U39(51)、(52)脚，(46)脚。测(46)脚工作电压为0.5V不正常，正常工作电压为2.59V。

　　断开其外部电路元件C331和C745，检测(46)脚对地阻值比正常阻值小，说明主芯片已损坏，替换主芯片MST6M15JS-LF后通电，(46)脚工作电压恢复到2.59V，重新搜台后TV图声均正常。
