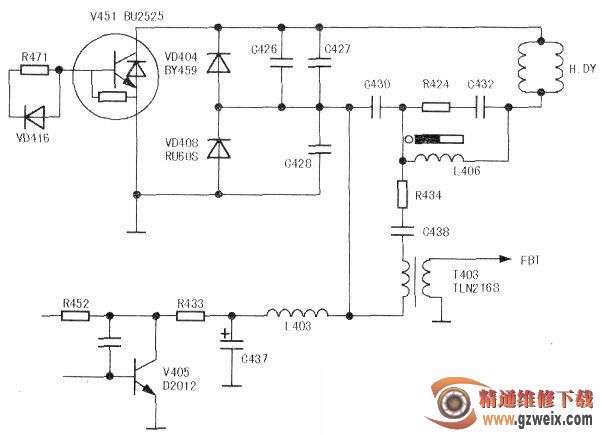

观察其现象，初步判断行输出枕校调制下二极管或与其并联电容可能击穿。断电拆机，相关电路如图所示。用数字表二极管挡测VD408(RU60S)两端电阻很小，难道已击穿？为准确起见，焊脱VD408的一只引脚悬空检测却正常，断开C428-端引脚悬空检测正常。测外围铜箔非地端对地仍呈短路状态。测枕校管V405(D2012)击穿，限流电阻R433(2.2Ω/1W)开路，枕校电容C437(6.8μF/160V)击穿。V405正常工作时c极电压约为25V，何来高压将C437击穿呢？

　　测+B电压140V正常且稳定。因为能出现光栅，故重点对枕校电路进行检查。当检查至隔直电容C438(CBB13-630V18nJ)时，发现其已击穿。由图1可知，C438击穿，+B电压通过H.DY、L406、R434、C438将V405、C437击穿。C437击穿，相当于VD408或C428击穿，致使出现上述故障。因手头暂无18nF容量的聚丙烯电容，便用两只9.lnF/1.6kV行逆程电容并联代之；D2012用D880代换。因D880自带散热片，且与c极相通，代换时将D2012散热片接地脚悬空。将其余损坏元件均换新，检查无误后开机，出现正常光栅，此时测V405c极电压为23.7V。

　　我们知道，数字高清彩电行扫描电路不同于传统彩电行扫描电路，其元件性能参数要求较严格，有些元器件不宜用传统彩电元件代换，譬如行管。此例中，对0.438代换后，长时间试机均正常，说明此代换有效。
